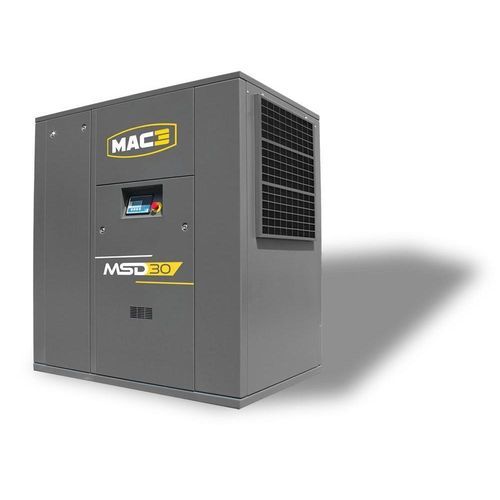

Compresseur à vis MSD series

d'airélectriquestationnaire

Résumé
Équipée de composants reconnus, la gamme MSD de compresseurs industriels propose un entraînement direct de 22–315 kW pour des applications industrielles exigeantes.

Caractéristiques générales

• Construction robuste
• Haute performance
• Encombrement compact
• Faible coût d'exploitation

Points forts
Performances

• Puissance spécifique optimisée
• Fonctionne jusqu'à 43°C ambiant
• Composants de fabricants reconnus
• Contrôleur électronique performant
• Rendement élevé grâce à l'entraînement direct
• Coût d'entretien réduit
• Conception durable pour une longévité accrue

Ergonomie

• Mise en route rapide
• Utilisation conviviale
• Accès facilité pour l'entretien
• Contrôleur électronique avec supervision
• Soutien à la maintenance préventive

Équipements

• Moteur électrique WEG — IP55, isolation classe F
• TAMROTOR bloc-vis — série ENDURO
• Contrôleur électronique SMARTRONIC LITE / SMARTRONIC : alarmes, maintenance préventive, pilotage à distance, maître/esclave par liaison série, horloge programmable (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC démarreur et protections : relais de contrôle de phases, protection court-circuit intégrée
• Entraînement direct : pignonnerie intégrée au bloc-vis, accouplement flexible, cloche de protection
• EBM-PAPST ventilateur de refroidissement

Tableau des performances (modèles et données principales)
MODÈLE | kW | Hp | DÉBIT (m3/min) 7,5 bar | 10 bar | 13 bar | SORTIE D'AIR | DIMENSIONS (mm) | POIDS (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | BSP 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | BSP 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | BSP 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | BSP 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | BSP 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | BSP 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | BSP 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | BSP 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | BSP 2 1/2" | 2750 x 1750 x 2000 | 2970

Domaines d'application
Adapté au travail du bois, à la production d'énergie, à la métallurgie, aux industries lourdes, au traitement de surface, aux mines et carrières, à l'automobile et autres usages industriels.

Caractéristiques techniques

• Série : MSD (compresseurs industriels à entraînement direct)
• Plage de puissances : 22–315 kW
• Bloc-vis : TAMROTOR série ENDURO
• Moteur : WEG, IP55, isolation classe F
• Contrôleur : SMARTRONIC LITE / SMARTRONIC — alarmes, maintenance préventive, pilotage à distance, maître/esclave, horloge programmable (≥ 30 kW), MODBUS (≥ 30 kW)
• Démarreur & protections : SCHNEIDER ELECTRIC — relais de contrôle de phases, protection court-circuit intégrée
• Type d'entraînement : Entraînement direct avec pignonnerie intégrée, accouplement flexible, cloche de protection
• Ventilation : ventilateur EBM-PAPST
• Température ambiante de fonctionnement : jusqu'à 43°C
• Sorties d'air : raccords BSP selon modèle (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Priorités de conception : robustesse, compacité, faible coût d'entretien, longue durée de vie
