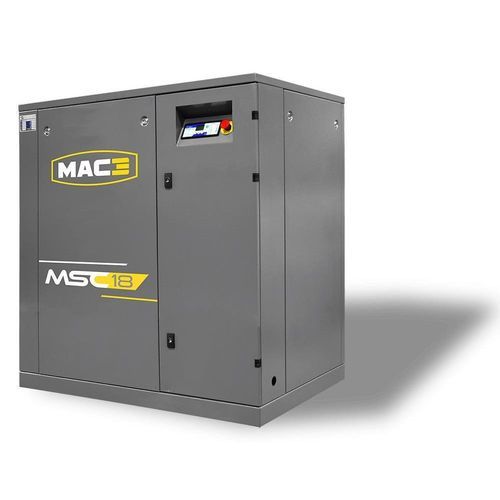

Compresseur à vis MSC series

d'airà moteur électriquestationnaire

Présentation
Équipés de composants de renommée, les compresseurs industriels à entraînement par courroie de la série MSC couvrent une plage de puissance de 15 à 160 kW. Conçus pour une utilisation industrielle continue, ils offrent des options d'équipement modulaires et un accès facilité pour l'entretien.

Atouts

• Conception robuste
• Haute efficacité
• Encombrement réduit
• Faible coût d'exploitation

Points forts

• Performances
  • Utilisation jusqu'à 43°C ambiant
  • Composants de qualité reconnus
  • Faibles coûts d'entretien
  • Conception durable pour une longévité accrue
• Ergonomie
  • Mise en service et démarrage rapides
  • Utilisation intuitive
  • Accès optimisé pour un entretien aisé
  • Contrôleur électronique pour la supervision
  • Soutien à la maintenance préventive

Équipements

• Moteur électrique : WEG — IP55, classe d'isolation F
• Bloc-vis / air-end : TAMROTOR ou ROTORCOMP
• Contrôleur électronique : SMARTRONIC LITE – SMARTRONIC
  • Alarme et maintenance préventive
  • Contrôle à distance
  • Fonction Maître/Esclave via liaison série
• Démarreur et protections : SCHNEIDER ELECTRIC
  • Relais de surveillance de phase
  • Protection contre les courts-circuits intégrée
• Accouplement poulie-courroie :
  • Entraînement par courroie trapézoïdale
  • Tension et alignement facilités
  • Grille de protection de la courroie
• Ventilateur de refroidissement : EBM-PAPST

Tableau des performances (extraits)
MODÈLE | kW | Hp | DÉBIT 7,5 bar (m3/min) | DÉBIT 10 bar (m3/min) | DÉBIT 13 bar (m3/min) | SORTIE AIR | DIMENSIONS (mm) | POIDS (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

Caractéristiques / spécifications techniques

• Dénomination commerciale : série MSC
• Gamme de puissance : 15 à 160 kW
• Montage : entraînement par courroie (accouplement poulie-courroie trapézoïdal)
• Moteur électrique : WEG — IP55, classe d'isolation F
• Air-ends : TAMROTOR ou ROTORCOMP
• Contrôle : SMARTRONIC LITE / SMARTRONIC — alarme, maintenance préventive, pilotage à distance, Maître/Esclave via liaison série
• Démarreurs et protections : SCHNEIDER ELECTRIC (relais de surveillance de phase, protection contre les courts-circuits intégrée)
• Ventilation : ventilateur EBM-PAPST
• Température ambiante d'utilisation jusqu'à 43°C
• Tailles de sortie d'air typiques : 1", 1 1/4", 1 1/2" selon modèle
• Dimensions et poids variables selon modèle (voir tableau des performances)
