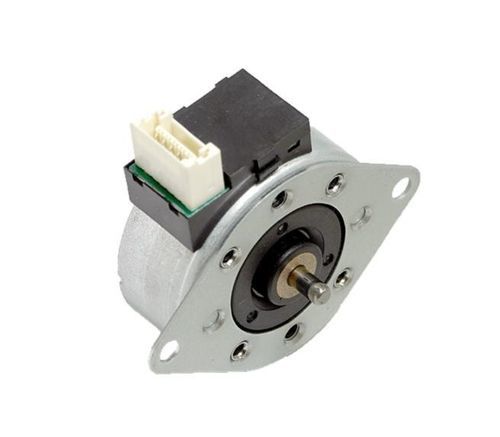

Moteur pas à pas KJL35S

compactfort couple

Présentation
Moteurs pas à pas en asservissement ouvert, sans capteur, conçus pour des systèmes de mouvement compacts et économiques. Conviennent pour imprimantes, copieurs, scanners et applications de commande générale.

KFL20M

• Diamètre extérieur : φ20 mm ; Épaisseur : 13,2 mm
• Angle de pas : 15°
• Type d'entraînement : Bipolaire
• Résistance : 12,5 Ω / 34,5 Ω
• Couple représentatif : jusqu'à 0,9 cN·m

KFL25L

• Diamètre extérieur : φ25 mm ; Épaisseur : 15,8 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 32 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KJL35S

• Diamètre extérieur : φ35 mm ; Épaisseur : 15,2 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 42 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KJL35L

• Diamètre extérieur : φ35 mm ; Épaisseur : 19,6 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 42 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KCL42S

• Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 49,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KBL42S

• Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 49,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KBL42L

• Diamètre extérieur : φ42 mm ; Épaisseur : 22,9 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 49,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KFL42L

• Diamètre extérieur : φ42 mm ; Épaisseur : 23,9 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 49,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KFL49L / KXL49L

• Diamètre extérieur : φ49 mm ; Épaisseur : 29,5 mm
• Angle de pas : 7,5°
• Entraxe de fixation standard : 59,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KVL35S

• Diamètre extérieur : φ35 mm ; Épaisseur : 8,9 mm
• Angle de pas : 3,75°
• Entraxe de fixation standard : 42 mm
• Fils de connexion : ① oui ② —
• Connecteur : ① — ② oui
• Modes d'entraînement : ① Bipolaire ② Unipolaire

KDL42S

• Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
• Angle de pas : 3,75°
• Entraxe de fixation standard : 49,5 mm
• Fils de connexion : disponible
• Connecteur : disponible
• Modes d'entraînement : ① Bipolaire ② Unipolaire

Caractéristiques techniques

• Catégorie de produit : Moteur pas à pas (asservissement ouvert, sans capteur)
• Applications typiques : Imprimantes, copieurs, scanners, commande de mouvement générale
• Modèles disponibles : KFL20M, KFL25L, KJL35S, KJL35L, KCL42S, KBL42S, KBL42L, KFL42L, KFL49L/KXL49L, KVL35S, KDL42S
• Angles de pas représentatifs : 3,75° / 7,5° / 15° (selon modèle)
• Diamètres extérieurs représentatifs : φ20 mm – φ49 mm (selon modèle)
• Modes d'entraînement : Bipolaire, Unipolaire (selon modèle)
• Entraxes de fixation standard : variables selon modèle (ex. 32, 42, 49.5, 59.5 mm)
• Disponibilité fils de connexion / connecteur : variable selon modèle (indiqué : disponible / —)
