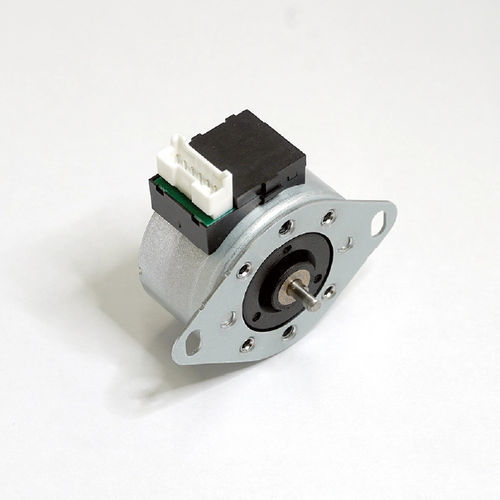

Moteur pas à pas K series

12 V24 Vindustriel

Aperçu du produit
Moteurs pas à pas en boucle ouverte fonctionnant sans capteurs de position. Conçus pour répondre à diverses exigences industrielles et faciliter l'intégration de systèmes économiques. Applications typiques : imprimantes, photocopieuses, scanners et usages de commande générale.

KFL20M
Taille : Diamètre extérieur : φ20 mm ; Épaisseur : 13,2 mm
Pas angulaire : 15°
Mode d'entraînement : Bipolaire
Résistance : 12,5 Ω, 34,5 Ω
Couple dynamique (approx.) : jusqu'à 0,9 cN·m

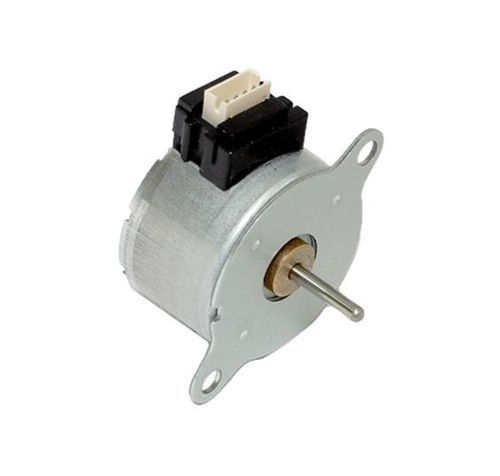

KFL25L
Taille : Diamètre extérieur : φ25 mm ; Épaisseur : 15,8 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 32 mm
Type de fils (lead) : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KJL35S
Taille : Diamètre extérieur : φ35 mm ; Épaisseur : 15,2 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 42 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KJL35L
Taille : Diamètre extérieur : φ35 mm ; Épaisseur : 19,6 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 42 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KCL42S
Taille : Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 49,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KBL42S
Taille : Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 49,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KBL42L
Taille : Diamètre extérieur : φ42 mm ; Épaisseur : 22,9 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 49,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KFL42L
Taille : Diamètre extérieur : φ42 mm ; Épaisseur : 23,9 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 49,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KFL49L / KXL49L
Taille : Diamètre extérieur : φ49 mm ; Épaisseur : 29,5 mm
Pas angulaire : 7,5°
Entraxe de fixation standard : 59,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

KVL35S
Taille : Diamètre extérieur : φ35 mm ; Épaisseur : 8,9 mm
Pas angulaire : 3,75°
Entraxe de fixation standard : 42 mm
Type de fils : ① oui ② non
Type de connecteur : ① non ② oui
Mode d'entraînement : ① Bipolaire ② Unipolaire

KDL42S
Taille : Diamètre extérieur : φ42 mm ; Épaisseur : 16 mm
Pas angulaire : 3,75°
Entraxe de fixation standard : 49,5 mm
Type de fils : disponible
Type de connecteur : disponible
Mode d'entraînement : ① Bipolaire ② Unipolaire

Applications

• Imprimantes
• Photocopieuses
• Scanners
• Applications de commande générale

Caractéristiques / Spécifications techniques

• Moteur en boucle ouverte sans capteurs de position
• Gamme de diamètres extérieurs : φ20 mm – φ49 mm (selon modèle)
• Gamme d'épaisseurs : 8,9 mm – 29,5 mm (selon modèle)
• Variantes d'angle pas : 3,75°, 7,5°, 15°
• Modes d'entraînement : Bipolaire, Unipolaire (selon modèle)
• Entraxes de fixation standard : principalement 32, 42, 49,5, 59,5 mm (selon modèle)
• Disponibilité des fils/connecteurs selon modèle
• Exemples représentatifs de résistances : 12,5 Ω, 34,5 Ω (ex. KFL20M)
• Référence couple dynamique (selon modèle) : jusqu'à ~0,9 cN·m (ex. KFL20M)
