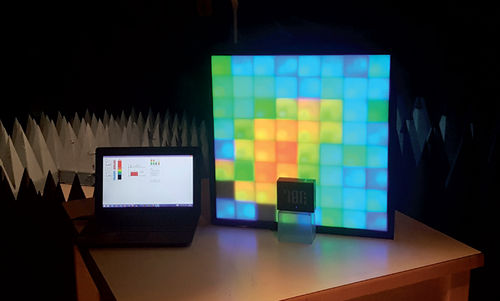

Instrument de mesure de champ électromagnétique RWD – 64PC

USBavec affichageanalogique

RWD – 64PC Ce nouveau système de mesure et de visualisation de rayonnement EM comprend 64 capteurs fonctionnant entre 50 MHz et 3 GHz. Une communication bidirectionnelle (USB) est établie entre l’ensemble des capteurs et un pc. Celui-ci permet de régler en temps réel la sensibilité et la dynamique ainsi que la vitesse d’acquisition. Le logiciel développé permet l’enregistrement et la relecture des données ainsi qu’une analyse approfondie des résultats. Présentation Ajustement en temps réel de la sensibilité des capteurs Sensibilité : -60 dBm à 0 dBm Nombre de capteurs : 64 Dynamique min : 3 dB Bande passante : 50 MHz à 3 GHz Nombre de couleurs : 1024 Acquisitions par seconde : 50 max (1 acqui = 64capt ) Enregistrement Lecture : .dat .bin Applications Répartition du champ EM dans une CRBM Avec la fonction MaxHold, il est possible de vérifier la répartition du champ électromagnétique à l’intérieur d’une chambre réverbérante a brassage de modes. Fonction MaxHold sur un tour de brasseur Vérification que chaque capteur enregistre une valeur maximum Visualisation en fonction du temps (Burst) Avec une vitesse d’acquisition de 50 Img/s il est possible d’observer l’évolution image aprés image de phénomènes brefs (>20ms) en fonction du temps. La fonction défilement (film) permet de visualiser de façon continue en 2D l’évolution du champ. La fonction courbe permet d’afficher en direct l’évolution du champ (moyenne glissante sur N acquisitions) sur différents capteurs sélectionnés auparavant.
