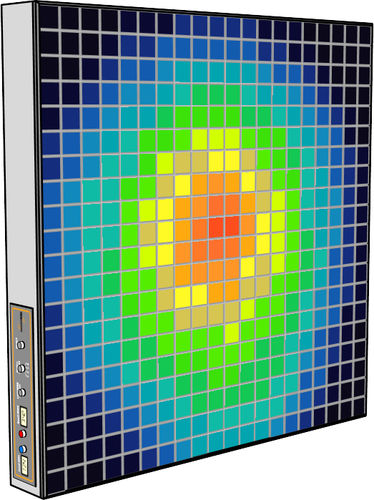

Instrument de mesure de champ électromagnétique RWD - 400

pour cartographie de champs électromagnétiquesavec affichageanalogique

Radio Waves Display 400 La dalle permet de visualiser directement le champ ambiant ou le rayonnement d’un objet sous test que l’on place devant celle-ci. Ce modèle est composé de 400 capteurs autonomes. La représentation du champ est uniquement visuelle par dégradés de couleurs. Une photographie permet de comparer simplement un ou plusieurs rayonnements. Un panneau de contrôle permet de modifier la sensibilité du système. APPLICATIONS • Cartographie direct du champ • Optimisation antenne MIMO • Retournement temporel • Focalisation d’énergie • Diagramme de rayonnement • Coupe de champ • ... CARACTERISTIQUES • Technologie : numérique • Surface de la dalle : 1m² • Nombre de capteur : 400 • Sensibilité : -60 dBm à 0 dBm • Dynamique min : 3 dB • Bande passante : 50 MHz à 3 GHz • Nombre de couleurs : 1024 • Réglage sensibilité : seuil min et seuil max OPTIONS Dalle numérique : • Temporisation / MaxHold • Sélection de la mire de couleur • Affichage dépassement seuil • Calibration externe (PC)
