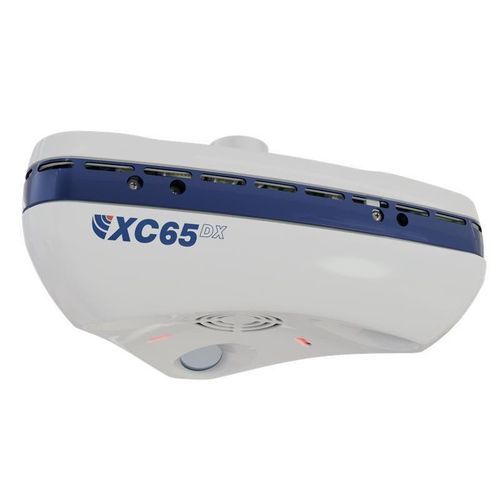

Tête de scanner laser XC65DX

Présentation
Le XC65DX est un scanner transversal qui intègre trois bandeaux laser dans un seul capteur. Les lasers sont espacés de 120° et observent la pièce sous trois angles, permettant d'acquérir en un seul balayage l'équivalent de trois passages d'un scanner linéaire. La version à grande portée conserve ces avantages tout en améliorant l'accès aux géométries encastrées ou obscurcies, avec une portée de capture maximale jusqu'à 170 mm (7,1"). Adapté à l'inspection de surfaces complexes et de tôlerie, le XC65DX est couramment utilisé pour l'inspection BIW, la mesure de jeux et affleurements et l'inspection de pièces moulées de trains de transmission. Il est fréquemment monté sur des MMT à bras horizontal pour la métrologie de production.

Principaux avantages

• Configuration triple bande laser (trois lasers dans un capteur, espacement 120°)
• Une seule passe fournit une densité de données équivalente à trois scans linéaires
• Version grande portée pour accéder aux zones encastrées ou obscurcies (jusqu'à 170 mm / 7,1")
• Convient aux fentes, trous, rainures, surfaces de cavités et grandes surfaces complexes
• Usages courants : inspection BIW, mesure jeux & affleurements, inspection de pièces moulées ; intégration sur MMT à bras horizontal

Spécifications techniques

• Type de scanner : Traversal (cross)
• Points/seconde (mode cross scanner) : 3 x 25 000
• Points/seconde (mode ligne unique) : 1 x 75 000
• Vitesse de balayage : 75 Hz
• Points par ligne : 900
• Portée maximale de capture (grande portée) : jusqu'à 170 mm (7,1")
• Espacement des lasers : 120°

Applications typiques

• Inspection de fentes, trous et rainures dans la tôle
• Mesure de jeux et affleurements sur carrosseries (BIW)
• Inspection de pièces moulées de la transmission
• Scannage au-dessus de mors/serrages et dans les cavités sur MMT de production
