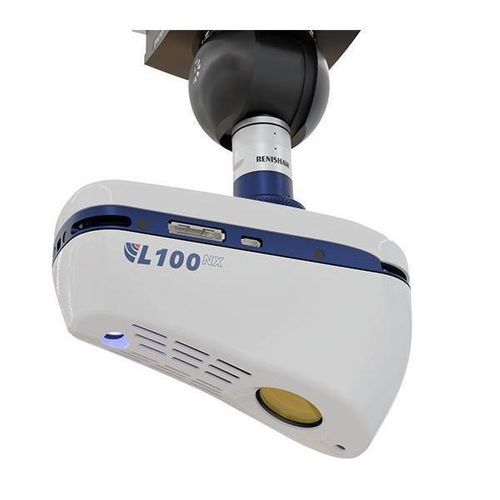

Tête de scanner laser 3D L100NX

pour applications 3D

PrésentationDécouvrez une nouvelle norme en matière de numérisation 3D avec le scanner laser CMM L100NX — précision élevée et efficacité à grande vitesse pour la fabrication moderne. Conçu pour des mesures précises de surfaces et de caractéristiques sur des pièces réfléchissantes ou multi-matériaux, le L100NX utilise une technologie de laser bleu avancée pour des données de numérisation plus nettes et plus fiables, adaptées aux applications aérospatiales, automobile et de fabrication générale. Garantie de 10 ans sur la précision d'origine.

Caractéristiques principales

• Précision du laser bleu — Réduit le bruit des données de numérisation pour une qualité de mesure supérieure par rapport aux systèmes à laser rouge classiques.
• Numérisation à grande vitesse — Capture jusqu'à 420 000 points par seconde avec une largeur de bande de 110 mm, adaptée à l'inspection efficace de grands composants.
• Performances améliorées du capteur (ESP) — Ajustement automatique de la puissance laser point par point pour numériser sans réglage manuel les surfaces réfléchissantes et multi-matériaux.
• Filtre de réflexion pour surfaces brillantes — Filtre intégré qui supprime les réflexions indésirables sur les matériaux brillants, évitant l'utilisation de poudres blanches ou le nettoyage manuel du nuage de points.
• Optique Nikon dédiée — Objectif Nikon conçu sur mesure pour garantir une capture de données et des performances optiques optimales.
• Adaptateur de rotation intégré — Permet une orientation optimale du scanner pour les géométries complexes et augmente la flexibilité d'installation.
• Projecteur du champ de vision — Projette la zone couverte par le scanner directement sur la pièce pour simplifier la programmation et la configuration.

Spécifications de performance
Type de scanner : Ligne
Points/seconde (champ de vision complet) : 420 000
Vitesse de balayage (champ de vision complet) : 210 Hz
Points/seconde (champ de vision réduit) : 530 000
Vitesse de balayage (champ de vision réduit) : 530 Hz
Points par ligne : 2 000
Résolution : 42 µm

Spécifications techniques

• Modèle : L100NX
• Technologie laser bleu : oui
• Largeur de bande : 110 mm
• Points maximum/seconde : 420 000 (champ complet), 530 000 (champ réduit)
• Vitesses de balayage : 210 Hz (champ complet), 530 Hz (champ réduit)
• Points par ligne : 2 000
• Résolution : 42 µm
• ESP (Enhanced Sensor Performance) : ajustement automatique de la puissance laser point par point
• Filtre de réflexion : intégré pour surfaces brillantes
• Optique : objectif Nikon sur mesure
• Accessoires : adaptateur de rotation intégré, projecteur du champ de vision
• Industries cibles : aérospatiale, automobile, fabrication générale
• Garantie : 10 ans sur la précision d'origine
