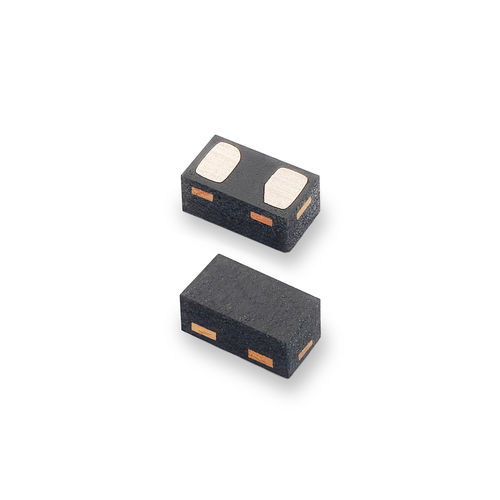

Matrice de diodes TVS SP3213 series

de redressementbasse fréquencebidirectionnelle

La SP3213-01UTG est une diode TVS bidirectionnelle qui offre une capacité ultra-faible et un haut niveau de protection pour les équipements électroniques susceptibles d'être exposés à des décharges électrostatiques (ESD) destructrices. Sa capacité typique de 0,09 pF contribue à garantir l’intégrité du signal sur les interfaces électroniques grand public les plus exigeantes, telles que USB 3.2, 3.1, HDMI 2.1, 2.0, DisplayPort, Thunderbolt et V-by-One®. Elle peut absorber en toute sécurité des décharges électrostatiques répétitives de ±12 kV (décharge par contact, CEI 61000-4-2) sans dégradation des performances et dissiper en toute sécurité un courant de surtension de 2 A avec une durée de 8/20 μs (CEI 61000-4-5, 2e édition). Caractéristiques Protection ESD, CEI 61000-4-2, ±12 kV par contact, ±18 kV dans l’air Protection EFT CEI 61000-4-4 : 40 A (5/50 ns) Foudre, 2 A (8/20 selon la définition de la norme CEI 61000-4-5, 2e édition) Faible courant de fuite de 0,02 μA (TYP) à 5 V Encombrement réduit (format 0201) Certifié AEC-Q101 Sans plomb, sans halogène et conforme à la directive RoHS Niveau de sensibilité à l'humidité (MSL -1) Section « Points forts » Lignes de données ultra-rapides USB 3.2, 3.1, 3.0 et 2.0 HDMI 2.1, 2.0, 1.4a, 1.3 DisplayPort(TM) Thunderbolt (Light Peak) Interfaces LVDS V-by-One® Électronique grand public, mobile et portable Tablettes PC et périphériques de stockage externes dotés d’interfaces haut débit
