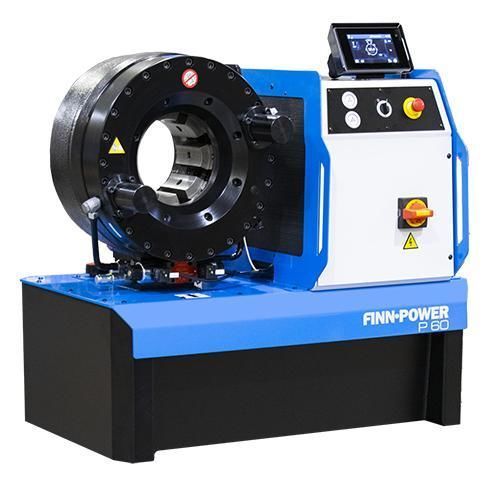

Sertisseuse de tuyau flexible P60

automatiquehydrauliqueélectrohydraulique

Présentation
La P60 est une machine d'atelier pour sertissage destinée aux grands raccords de type camlock et aux flexibles hydrauliques et industriels de petites à moyennes dimensions. Elle offre une course d'ouverture augmentée et une coupure hydraulique automatique en veille pour réduire la consommation d'énergie et le niveau sonore. Le contrôle SCC apporte connectivité et interface visuelle avec sertissage pas à pas en standard ; MS est l'option de contrôle basique.

Commande et caractéristiques principales

• Commande : MS
• Commande : SCC (écran tactile 5 pouces)
• Coupure hydraulique automatique en veille
• Fonction de sertissage pas à pas (SCC)
• Adaptée aux raccords camlock et aux flexibles industriels
• Aucun autre modèle disponible

Fonctionnalités standard (MS)

• Adaptateurs pour matrices série 32 (réf. 402604)
• Butée mécanique arrière (réf. 720194)

Fonctionnalités standard (SCC)

• Adaptateurs pour matrices série 32 (réf. 402604)

Options (MS)

• Pédale (réf. 676906)
• Miroir (réf. 720200)
• Base porte-outil avec QuickChange pour matrices P32, 18 emplacements (réf. 720198)
• Base porte-outil avec QuickChange pour matrices P32, 8 emplacements pour matrices 140 / 6 emplacements pour matrices 32 (réf. 719124)
• Râtelier d'outils avec QuickChange (réf. 692740)
• Outil QuickChange pour matrices série 32 (réf. 701049)

Options (SCC)

• Pédale (réf. 691563)
• Miroir (réf. 720200)
• Butée mécanique arrière (réf. 720194)
• Butée électrique arrière (réf. 720195)
• Base porte-outil avec QuickChange pour matrices P32, 18 emplacements (réf. 720198)
• Base porte-outil avec QuickChange pour matrices P32, 8 emplacements pour matrices 140 / 6 emplacements pour matrices 32 (réf. 719124)
• Râtelier d'outils avec QuickChange (réf. 692740)
• Outil QuickChange pour matrices série 32 (réf. 701049)

Données techniques
Ø max de sertissage (matrices standard) : 124 mm / 4,88 in
Ø max de sertissage avec matrices maîtresses : 150 mm / 5,9 in
Force maximale de sertissage : 2600 kN (260 tonnes)
Ouverture maximale sans matrices : 204 mm ; ouverture additionnelle avec matrices : +64 mm
Séries de matrices : 32 / 140
Matrice maître D/L : 140 / 120 mm (5,52–4,73 in)
Puissance moteur : 4,0 kW / 5,5 HP
Volume réservoir d'huile : 80 l
Temps de cycle (théorique, 10 mm) : 5,8 s
Dimensions (L x l x H) : 865 x 553 x 871 mm (34,1 x 21,8 x 34,3 in)
Poids : 298 kg / 656 lbs
Remarques : La plage de sertissage peut être augmentée avec des matrices spéciales. L'ouverture maximale correspond au déplacement total des matrices ; additionner à la valeur minimale de la matrice utilisée.

Jeu de matrices série 140

• 18860/84/110 — D 84 mm, L 110 mm — plage 84,0–92,0 mm
• 18860/92/110 — D 92 mm, L 110 mm — plage 92,0–100,0 mm
• 18860/100/110 — D 100 mm, L 110 mm — plage 100,0–108,0 mm
• 18860/108/110 — D 108 mm, L 110 mm — plage 108,0–116,0 mm
• 18860/116/110 — D 116 mm, L 110 mm — plage 116,0–124,0 mm

Jeu de matrices série 32

• 18506/10 — D 10 mm, L 55 mm — plage 10,0–12,0 mm
• 18506/12 — D 12 mm, L 55 mm — plage 12,0–14,0 mm
• 18506/14 — D 14 mm, L 55 mm — plage 14,0–16,0 mm
• 18506/16 — D 16 mm, L 55 mm — plage 16,0–19,0 mm
• 18212/19 — D 19 mm, L 55 mm — plage 19,0–22,0 mm
• 18506/22 — D 22 mm, L 70 mm — plage 22,0–26,0 mm
• 18506/26 — D 26 mm, L 70 mm — plage 26,0–30,0 mm
• 18506/30 — D 30 mm, L 70 mm — plage 30,0–34,0 mm
• 18506/34 — D 34 mm, L 75 mm — plage 34,0–39,0 mm
• 18506/39 — D 39 mm, L 75 mm — plage 39,0–45,0 mm
• 18506/45 — D 45 mm, L 90 mm — plage 45,0–51,0 mm
• 18506/51 — D 51 mm, L 90 mm — plage 51,0–57,0 mm
• 18506/57 — D 57 mm, L 100 mm — plage 57,0–63,0 mm
• 18506/63/110 — D 63 mm, L 110 mm — plage 63,0–69,0 mm
• 18506/69/110 — D 69 mm, L 110 mm — plage 69,0–75,0 mm
• 18506/74/110 — D 74 mm, L 110 mm — plage 74,0–80,0 mm
• 18506/78/110 — D 78 mm, L 110 mm — plage 78,0–87,0 mm

Caractéristiques techniques

• Modèle : P60
• Marque : Finn-Power
• Ø max de sertissage (matrices standard) : 124 mm / 4,88 in
• Ø max de sertissage avec matrices maîtresses : 150 mm / 5,9 in
• Force maximale de sertissage : 2600 kN (260 tonnes)
• Ouverture maximale sans matrices : 204 mm ; ouverture additionnelle : +64 mm
• Séries de matrices : 32 / 140
• Dimensions matrice maître (D/L) : 140 / 120 mm (5,52–4,73 in)
• Puissance moteur : 4,0 kW / 5,5 HP
• Volume réservoir d'huile : 80 l
• Temps de cycle (théorique, 10 mm) : 5,8 s
• Dimensions (L x l x H) : 865 x 553 x 871 mm
• Poids : 298 kg / 656 lbs
