Sertisseuse de tuyau flexible P70SCC

pour flexible hydrauliqueautomatiquehydraulique

Présentation du produit

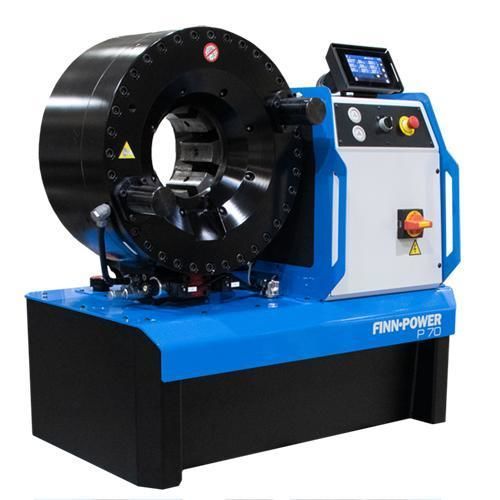

Le P70SCC est la plus grande presse à sertir sur table de sa gamme, offrant une puissance supérieure et une ouverture plus large pour sertir des raccords industriels lourds. L'unité est conçue pour un usage en atelier et pour les flexibles industriels de petites à moyennes dimensions.

Désignation courte
Presse à sertir pour usage en atelier

Caractéristiques

• Commande : SCC (écran tactile 5")
• Modèles : modèle unique disponible (P70SCC)
• Équipements standard : matrices adaptatrices (réf. 704631) ; miroir (réf. 720878)
• Options : pédale (réf. 691563) ; butée électrique ; dispositif de butée mécanique ; base porte‑outils avec QuickChange‑tool pour matrices P32, 18 emplacements (réf. 720198) ; base porte‑outils avec QuickChange‑tool pour matrices P32, 8 emplacements pour matrices 140 / 6 emplacements pour matrices 32 (réf. 719124) ; porte‑outils avec QuickChange‑tool (réf. 692740) ; QuickChange‑tool (réf. 701049)

Jeu de matrices série 145
N° jeu de matrice | D (mm) | L (mm) | Plage de sertissage (mm)
18860/84/120 | 84 | 120 | 84.0-92.0
18860/92/120 | 92 | 120 | 92.0-100.0
18860/100/120 | 100 | 120 | 100.0-108.0
18860/108/120 | 108 | 120 | 108.0-116.0
18860/116/120 | 116 | 120 | 116.0-124.0

Jeu de matrices série 140
N° jeu de matrice | D (mm) | L (mm) | Plage de sertissage (mm)
18860/84/110 | 84 | 110 | 84.0-92.0
18860/92/110 | 92 | 110 | 92.0-100.0
18860/100/110 | 100 | 110 | 100.0-108.0
18860/108/110 | 108 | 110 | 108.0-116.0
18860/116/110 | 116 | 110 | 116.0-124.0

Jeu de matrices série 32
N° jeu de matrice | D (mm) | L (mm) | Plage de sertissage (mm)
18506/10 | 10 | 55 | 10.0-12.0
18506/12 | 12 | 55 | 12.0-14.0
18506/14 | 14 | 55 | 14.0-16.0
18506/16 | 16 | 55 | 16.0-19.0
18212/19 | 19 | 55 | 19.0-22.0
18506/22 | 22 | 70 | 22.0-26.0
18506/26 | 26 | 70 | 26.0-30.0
18506/30 | 30 | 70 | 30.0-34.0
18506/34 | 34 | 75 | 34.0-39.0
18506/39 | 39 | 75 | 39.0-45.0
18506/45 | 45 | 90 | 45.0-51.0
18506/51 | 51 | 90 | 51.0-57.0
18506/57 | 57 | 100 | 57.0-63.0
18506/63/110 | 63 | 110 | 63.0-69.0
18506/69/110 | 69 | 110 | 69.0-75.0
18506/74/110 | 74 | 110 | 74.0-80.0
18506/78/110 | 78 | 110 | 78.0-87.0

Notes
* Selon le raccord. 1) Avec matrices standard. La plage de sertissage peut être augmentée avec des matrices spéciales. 2) Théorique avec cycle de 10 mm. 3) L'ouverture maximale correspond à la course totale des matrices. Ajoutez cette valeur au diamètre de sertissage minimum du jeu de matrices utilisé. Le résultat est l'ouverture maximale de la machine avec le jeu en place.

Caractéristiques techniques

• Ø max de sertissage (mm/pouce) : 124 / 4.88
• Force maximale de sertissage : 4000 kN (400 tonnes)
• Temps de cycle (10 mm) : 6.8 s (théorique)
• Taille flexible hydraulique (pouce) : 3 *
• Taille flexible industriel (pouce) : 4.88 *
• Séries de matrices : 32 / 140
• Ouverture max (mm) : +60
• Ouverture max sans matrices (mm) : 200
• Matrice maître D/L (mm) : 140 / 155
• Matrice maître D/L (pouce) : 5.52 - 6.1
• Puissance moteur : 5.5 kW / 7.5 HP
• Volume réservoir d'huile : 80 l
• Dimensions (LxPxH) mm : 912 x 559 x 907
• Dimensions (LxPxH) pouce : 35.9 x 22 x 35.7
• Poids : 461 kg / 1014 lbs
