Bloc de jonction sur rail-DIN DBB-PG series

à connexion à visen matière plastiqueisolé

Présentation

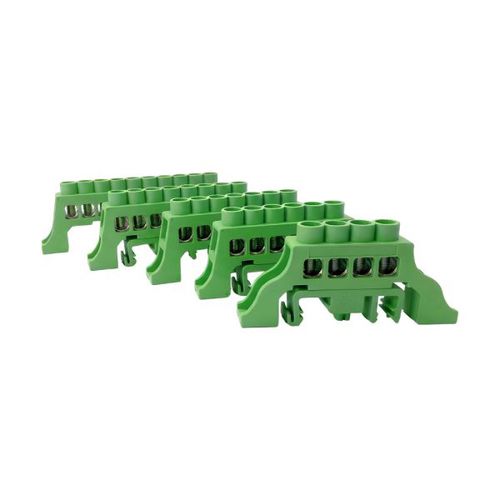

Barrettes de connexion vertes – disponibles de 4 à 12 bornes. Bornier conçu pour assurer le raccordement et la distribution des conducteurs dans les installations électriques. Prévu pour un montage sur rail DIN, il permet une installation rapide et organisée dans les coffrets et armoires électriques.

Fonctionnalités

• Applications : bornier pour le raccordement et la distribution des conducteurs dans les installations électriques.
• Barrette en laiton à haute conductivité garantissant un excellent passage du courant et une connexion fiable.
• Utilisations typiques :
  • Câblage de tableaux électriques
  • Armoires électriques industrielles
  • Installations électriques domestiques et tertiaires
  • Distribution et regroupement de conducteurs

Caractéristiques

• Physiques :
  • Barrette en laiton haute conductivité
  • Vis en acier zingué
  • Corps en nylon PA66 UL94 V-0
• Installation et raccordement :
  • Montage sur rail DIN
  • Diamètre borne : Ø7 mm
  • Capacité de connexion : 2,5 mm² – 16 mm²
  • Tension nominale : 250 - 400 V
• Sécurité :
  • Barrette entièrement isolée

Variantes et codes commandes
Code commande | Nombre de bornes | Section de câble | Dimensions | Produit stocké
DBB-P04G | 4 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P06G | 6 | 2,5 – 16 mm² | 37 x 57 x 13 mm | instock
DBB-P08G | 8 | 2,5 – 16 mm² | 37 x 78 x 13 mm | instock
DBB-P10G | 10 | 2,5 – 16 mm² | 37 x 89 x 13 mm | instock
DBB-P12G | 12 | 2,5 – 16 mm² | 37 x 102 x 13 mm | instock

Documents de présentation
Brochure produit disponible (présentation de la gamme des barrettes de connexion et collecteurs de terre).

Caractéristiques / spécifications techniques

• Barrette en laiton haute conductivité
• Vis en acier zingué
• Corps en nylon PA66 UL94 V-0
• Montage sur rail DIN
• Diamètre borne Ø7 mm
• Capacité de connexion 2,5 – 16 mm²
• Tension nominale 250 – 400 V
• Barrette entièrement isolée
