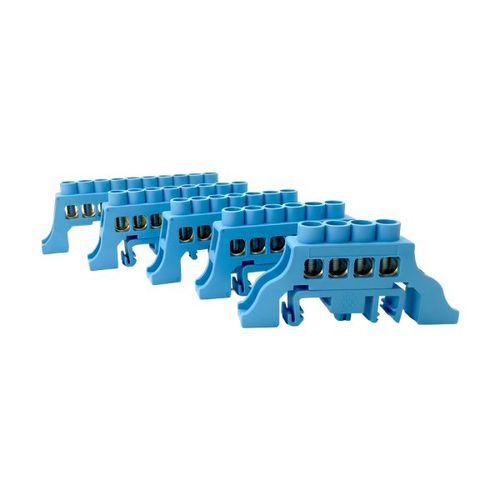

Bloc de jonction sur rail-DIN DBB-PB series

à connexion à visisolé12 pôles

Présentation
Barrettes de connexion bleues — 4 à 12 bornes. Bornier conçu pour assurer le raccordement et la distribution des conducteurs dans les installations électriques. Prévu pour un montage sur rail DIN, il permet une installation rapide et organisée dans les coffrets et armoires électriques.

Fonctionnalités

• Applications : raccordement et distribution des conducteurs dans les installations électriques.
• Utilisations fréquentes : câblage de tableaux de distribution, armoires de commande industrielles, installations électriques domestiques et tertiaires, regroupement et distribution de conducteurs.
• Barrette en laiton à haute conductivité pour un excellent passage du courant et une connexion fiable.
• Montage rapide et organisé sur rail DIN.

Caractéristiques (présentation)

• Matériaux : barrette en laiton haute conductivité, vis en acier zingué, corps en nylon PA66 UL94 V-0.
• Montage : rail DIN.
• Diamètre borne : Ø7 mm.
• Capacité de connexion : 2,5–16 mm².
• Tension nominale : 250–400 V.
• Barrette entièrement isolée pour la sécurité d'installation.

Variantes et codes commandes
Code commande | Nombre de bornes | Section de câble | Dimensions | Disponibilité
DBB-P04B | 4 | 2,5–16 mm² | 37 x 57 x 13 mm | en stock
DBB-P06B | 6 | 2,5–16 mm² | 37 x 57 x 13 mm | en stock
DBB-P08B | 8 | 2,5–16 mm² | 37 x 78 x 13 mm | en stock
DBB-P10B | 10 | 2,5–16 mm² | 37 x 89 x 13 mm | en stock
DBB-P12B | 12 | 2,5–16 mm² | 37 x 102 x 13 mm | en stock

Espace téléchargement (document produit)
Gamme de barrettes de connexion et collecteurs de terre — documentation disponible (PDF).

Caractéristiques / spécifications techniques

• Référence commerciale : DBB-PB (variantes : DBB-P04B, DBB-P06B, DBB-P08B, DBB-P10B, DBB-P12B).
• Couleur : bleu.
• Barrette : laiton, haute conductivité.
• Visserie : acier zingué.
• Corps isolant : nylon PA66 UL94 V-0.
• Montage : rail DIN.
• Diamètre borne : Ø7 mm.
• Section conducteurs compatibles : 2,5–16 mm².
• Tension nominale : 250–400 V.
• Dimensions (selon variante) : 37 x 57 x 13 mm à 37 x 102 x 13 mm.
• Produit entièrement isolé pour la sécurité d'installation.
• Disponibilité : en stock (pour les variantes listées).
