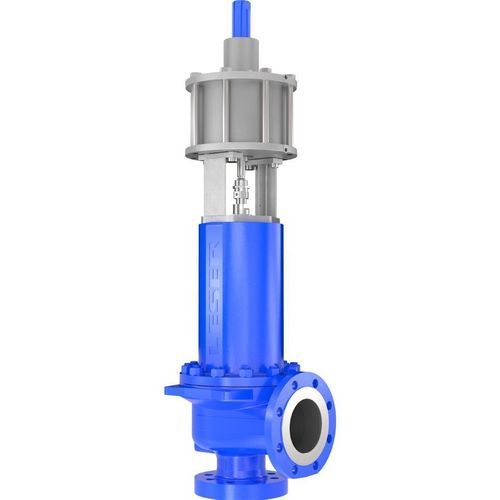

Système de chargement pneumatique 714

Description produit
Système d'appoint électro-pneumatique conçu pour une utilisation en toute sécurité jusqu'à 97 % de la pression maximale admissible (PB). Le Type 714 permet un contrôle précis du chargement des soupapes de sécurité pour réduire les fuites, le bruit et l'usure tout en assurant l'étanchéité complète jusqu'à la pression de consigne. Convient aux installations industrielles nécessitant une protection contre les surpressions fiable et une meilleure disponibilité opérationnelle.

Avantages clés

• Permet le fonctionnement plus proche de la pression de consigne (jusqu'à 97 % PB), augmentant la productivité des procédés
• Réduit les pertes de fluide grâce à des temps d'ouverture et de fermeture des soupapes de sécurité raccourcis
• Diminue les émissions sonores grâce à une action plus rapide des soupapes
• Assure une étanchéité complète jusqu'à la pression de consigne, même lors de pics de pression inférieurs à la consigne
• Limite l'usure de la soupape de sécurité en évitant le phénomène de « simmering » avant la réponse

Applications & secteurs

• Industrie chimique
• Énergie et centrales
• Industrie de la pâte et du papier
• Production d'urée et d'engrais

Solution optimale pour

• Fonctionnement jusqu'à 97 % de la pression de consigne
• Maintien d'une étanchéité complète à la pression de consigne
• Systèmes avec contre-pression supérieure à 50 %

Caractéristiques techniques Type 714 (tableau)
Pression de consigne (selon CE) : 0,1 - 200 barg | 1,5 - 2.900 psig
Pression de consigne (selon ASME) : 0,1 - 250 barg | 1,5 - 2.900 psig
Température (selon CE) : -40 - 550 °C | -40 - 1.022 °F
Température (selon ASME) : -40 - 550 °C | -40 - 1.000 °F
Capacité : Orifice D - T
Raccords DIN EN 1092 : DN 25 - DN 400
Raccords ASME B16.5 : NPS 1 à NPS 16
Classe de brides Entrée DIN EN 1092 : PN 10 - PN 400
Classe de brides Entrée ASME B16.5 : Class 150 - Class 2500
Matériau du corps : 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diamètre d'écoulement le plus étroit d₀ : 14 - 295 mm | 0.55 - 11.61 in
Surface d'écoulement la plus étroite A₀ : 154 - 68347 mm² | 0.239 - 105.938 in²
Matériau du soufflet : Acier inoxydable, INCONEL® 625LCF
Joints de siège : Étanchéité souple, Métallique, Plaque d'étanchéité

Spécifications techniques

• Pression de consigne (CE) : 0,1 - 200 barg | 1,5 - 2.900 psig
• Pression de consigne (ASME) : 0,1 - 250 barg | 1,5 - 2.900 psig
• Température (CE) : -40 - 550 °C | -40 - 1.022 °F
• Température (ASME) : -40 - 550 °C | -40 - 1.000 °F
• Capacité : Orifice D - T
• Raccords (DIN EN 1092) : DN 25 - DN 400
• Raccords (ASME B16.5) : NPS 1 à NPS 16
• Classe de brides Entrée (DIN EN 1092) : PN 10 - PN 400
• Classe de brides Entrée (ASME B16.5) : Class 150 - Class 2500
• Matériau du corps : 0.6025, 0.7043, 1.0619, 1.4408, 1.7357; Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
• Diamètre d'écoulement le plus étroit d₀ : 14 - 295 mm | 0.55 - 11.61 in
• Surface d'écoulement la plus étroite A₀ : 154 - 68347 mm² | 0.239 - 105.938 in²
• Matériau du soufflet : Acier inoxydable, INCONEL® 625LCF
• Joints de siège : Étanchéité souple, Métallique, Plaque d'étanchéité
