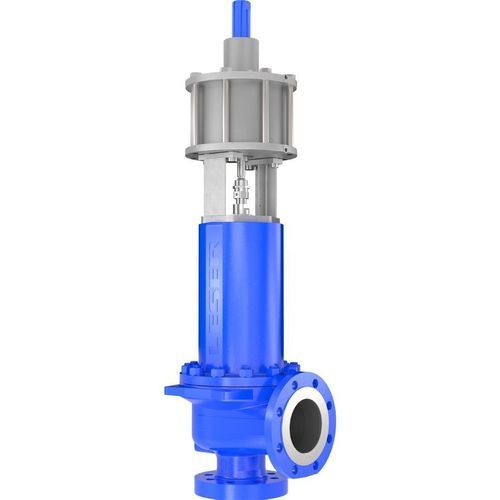

Amplificateur pneumatique de volume de pression 712

Présentation du produit
Système de chargement auxiliaire conçu pour permettre aux systèmes protégés et aux soupapes de sécurité de fonctionner plus près de la pression d'exploitation admissible (PB), autorisant un fonctionnement continu jusqu'à 97 % de la pression de consigne. Le système réduit les pertes de fluide, raccourcit les temps d'ouverture et de fermeture de la soupape, diminue les émissions sonores et empêche le « simmering » avant l'actionnement de la soupape de sécurité.

Principaux avantages

• Permet une productivité processus accrue en autorisant l'exploitation jusqu'à 97 % de la pression de consigne (PB)
• Réduction des fuites de fluide lors de l'actionnement de la soupape grâce à des temps d'ouverture et de fermeture plus courts
• Réduction des émissions sonores résultant d'un balayage plus rapide de la soupape
• Etanchéité complète jusqu'à la pression de consigne ; la soupape de sécurité reste étanche lors de pics de pression inférieurs à la pression de consigne
• Moindre usure de la soupape de sécurité en éliminant le simmering avant sa réponse

Applications & secteurs

• Chimie et pétrochimie
• Energie et centrales
• Pâte et papier
• Production d'urée et d'engrais

Solution optimale pour

• Fonctionnement jusqu'à 97 % de la pression de consigne
• Garantie d'étanchéité complète jusqu'à la pression de consigne
• Systèmes avec contre-pressions également >50 %

Données techniques (tableau)
Pression d'ouverture (selon CE) : 0,1 - 250 barg | 1,5 - 3.626 psig
Pression d'ouverture (selon ASME) : 0,1 - 250 barg | 1,5 - 3.626 psig
Température (selon CE) : -40 - 550 °C | -40 - 1.022 °F
Température (selon ASME) : -40 - 538 °C | -40 - 1.000 °F
Capacité : orifice D - T
Raccords DIN EN 1092 : DN 25 - DN 400
Raccords ASME B16.5 : NPS 1 à NPS 16
Classe de bride entrée DIN EN 1092 : PN 10 - PN 400
Classe de bride entrée ASME B16.5 : Class 150 - Class 2500
Matériau du corps : 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 | Gr. 60-40-18, SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy)
Diamètre d'écoulement minimal d₀ : 14 - 295 mm | 0,55 - 11,61 in
Section d'écoulement minimale A₀ : 154 - 68 347 mm² | 0,239 - 105,938 in²
Matériau du soufflet : Acier inoxydable, INCONEL® 625LCF
Joint de siège : Étanchéité souple, Métallique, Plaque d'étanchéité

Caractéristiques / spécifications techniques

• Pression d'ouverture (CE) : 0,1 - 250 barg | 1,5 - 3.626 psig
• Pression d'ouverture (ASME) : 0,1 - 250 barg | 1,5 - 3.626 psig
• Température (CE) : -40 - 550 °C | -40 - 1.022 °F
• Température (ASME) : -40 - 538 °C | -40 - 1.000 °F
• Capacité : orifice D - T
• Raccords (DIN EN 1092) : DN 25 - DN 400
• Raccords (ASME B16.5) : NPS 1 à NPS 16
• Classe de bride entrée (DIN EN 1092) : PN 10 - PN 400
• Classe de bride entrée (ASME B16.5) : Class 150 - Class 2500
• Matériau du corps : options multiples incluant 0.6025, 0.7043, 1.0619, 1.4408, 1.7357 et nuances AS/SA (ex. SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 Gr 4A CD3MN (Duplex), SA 494 M35-1 (Monel), SA 494 CX2MW (Hastelloy))
• Diamètre d'écoulement minimal d₀ : 14 - 295 mm | 0,55 - 11,61 in
• Section d'écoulement minimale A₀ : 154 - 68 347 mm² | 0,239 - 105,938 in²
• Matériau du soufflet : Acier inoxydable, INCONEL® 625LCF
• Joint de siège : Étanchéité souple, Métallique, Plaque d'étanchéité
