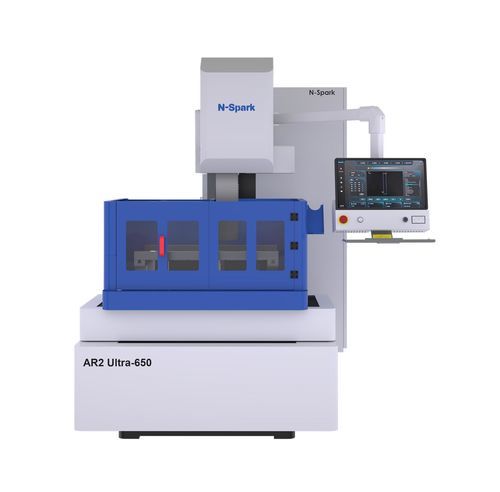

Machine d'électroérosion à fil AR2 Ultra-650

wire EDMde précisionà haute productivité

Présentation du produit
La machine d'électroérosion à fil de deuxième génération de la série AR2 Ultra bénéficie d'une refonte complète, avec des améliorations significatives du système d'alimentation du fil. Elle inaugure la première technologie d'enfilage entièrement automatique du secteur pour les équipements à fil oscillant réciproque, supprimant l'enfilage manuel et réduisant l'écart de performances avec les machines découpeuses à fil en laiton ou en molybdène. Ce système d'enfilage automatique améliore la productivité, la répétabilité et l'ergonomie pour l'usinage de matrices et de pièces de précision.

Catégorie
Série N-spark fil intermédiaire CNC de précision

Tableau technique
Model | Unité | AR2 Ultra-650
Dimensions totales | mm | 2110×2210×2170
Poids total | kg | 3000
Dimension surface table | mm | 910×664
Course axe XY | mm | 650×500
Course axe UV | mm | 70×70
Course axe Z | mm | 250
Max. conicité d'érosion | | ±3º/80mm
Épaisseur max. d'érosion | mm | 340
Taille réservoir liquide de travail | mm | 1140×810
Poids max. de la pièce | kg | 700
Dimension max. de la pièce | mm | 1110×780×280
Alimentation standard | | 3×380V 50Hz 1.5kVA
Touches fonction | | Affichage axes X/Y/U/V; sélection et déplacement d'axe; vitesse de déplacement et pas unique; démarrer pompe; entraînement du fil; démarrer-arrêter-pause; retour origine; recherche bord; recherche centre; définir origine; reculer d'une demi-position
Intensité max. d'usinage | A | 15
Vitesse max. d'usinage | mm²/min | 300
Meilleure rugosité | μm | Ra<0.8
Axes contrôlés | | 5 axes
Contrôle logiciel | | NOVICK CAM 2025

Caractéristiques / spécifications techniques

• Model: AR2 Ultra-650
• Dimensions totales (mm): 2110×2210×2170
• Poids total (kg): 3000
• Dimension surface table (mm): 910×664
• Course axes XY (mm): 650×500
• Course axes UV (mm): 70×70
• Course axe Z (mm): 250
• Max. conicité d'érosion: ±3º/80mm
• Épaisseur max. d'érosion (mm): 340
• Taille réservoir liquide de travail (mm): 1140×810
• Poids max. de la pièce (kg): 700
• Dimension max. de la pièce (mm): 1110×780×280
• Alimentation standard: 3×380V 50Hz 1.5kVA
• Intensité max. d'usinage (A): 15
• Vitesse max. d'usinage (mm²/min): 300
• Meilleure rugosité (μm): Ra<0.8
• Axes contrôlés: 5 axes
• Contrôle logiciel: NOVICK CAM 2025
• Touches fonction: Affichage axes X/Y/U/V; sélection et déplacement d'axe; vitesse de déplacement et pas unique; démarrer pompe; entraînement du fil; démarrer-arrêter-pause; retour origine; recherche bord; recherche centre; définir origine; reculer d'une demi-position
