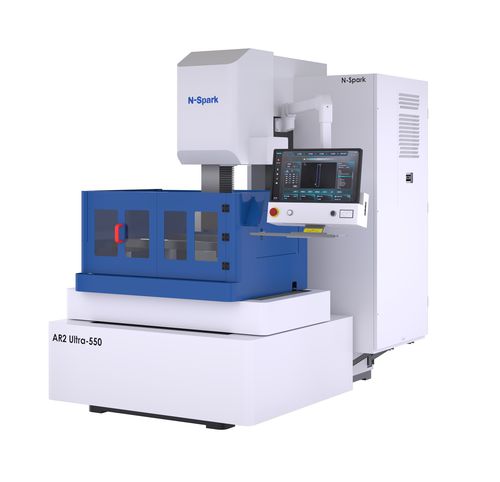

Machine d'électroérosion à fil AR2 Ultra-550

wire EDMde haute précisionde précision

Présentation du produit
L'AR2 Ultra-550 est une machine d'électroérosion à fil de seconde génération, à fil oscillant (reciprocating wire-walking), conçue pour des applications de type N-spark en fil intermédiaire de haute précision. La série intègre un système d'amenée automatique du fil qui supprime le recours au filetage manuel traditionnel et réduit l'écart de performance entre les équipements de coupe au fil en laiton et au fil en molybdène.

Catégorie
Série CNC de précision fil intermédiaire N-spark

Tableau produit
Modèle : AR2 Ultra-550
Dimensions totales (mm) : 2100x2000x2130
Poids total (kg) : 2650
Surface de table (mm) : 770x585
Course axe XY (mm) : 550x400
Course axe UV (mm) : 70x70
Course axe Z (mm) : 250
Angle d'érosion max : ±3º/80mm
Épaisseur d'érosion max (mm) : 340
Réservoir fluide (mm) : 1020x620
Poids pièce max (kg) : 600
Dimensions pièce max (mm) : 990x660x290
Alimentation standard : 3x380V 50Hz 1.5kVA
Touches fonction : Affichage axes X/Y/U/V / sélection et déplacement d'axe / vitesse de déplacement et pas à pas / démarrage pompe / entraînement fil / démarrer-arrêter-pause / retour origine / recherche bord-centre / réglage origine / retour demi-point
Courant de usinage max (A) : 15
Vitesse d'usinage max (mm²/min) : 300
Finition optimale (μm) : Ra<0.8
Axes contrôlés : 5 axes
Contrôle logiciel : NOVICK CAM 2025

Caractéristiques / spécifications techniques

• Modèle : AR2 Ultra-550
• Dimensions totales : 2100x2000x2130 mm
• Poids total : 2650 kg
• Surface de table : 770x585 mm
• Course XY : 550x400 mm
• Course UV : 70x70 mm
• Course Z : 250 mm
• Angle d'érosion max : ±3º/80mm
• Épaisseur d'érosion max : 340 mm
• Réservoir fluide : 1020x620 mm
• Poids pièce max : 600 kg
• Dimensions pièce max : 990x660x290 mm
• Alimentation standard : 3x380V 50Hz 1.5kVA
• Courant d'usinage max : 15 A
• Vitesse d'usinage max : 300 mm²/min
• Finition optimale : Ra<0.8 μm
• Axes contrôlés : 5 axes
• Contrôle logiciel : NOVICK CAM 2025

Applications
L'AR2 Ultra-550 convient à la fabrication d'outillages et de moules de précision, à l'usinage de pièces aéronautiques et automobiles et à tout travail métallique nécessitant une coupe fil précise. Le filetage automatique améliore la productivité et réduit les temps de préparation pour les séries et les répétitions.

Contrôle et équipements standard

• Contrôle 5 axes
• Système d'amenée et de filetage automatique pour fil oscillant
• Affichage d'axes et sélection/déplacement manuel
• Fonctions de recherche de bord et de centre
• Logiciel NOVICK CAM 2025
