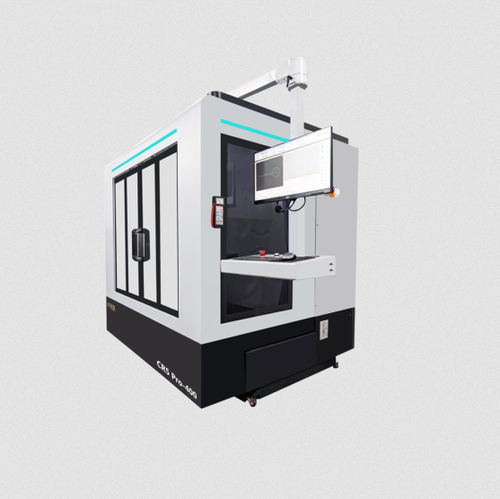

Machine d'électroérosion wire EDM CR5 Pro-400

à filà filde haute précision

Aperçu
Les machines électroérosion filaire CNC de précision CR5 Pro-400 et CR5-400 sont conçues pour l'industrie d'usinage des outils PCD pour sols et outils de menuiserie. Elles intègrent des fonctions automatisées : serrage en une seule fois des outils PCD, détection automatique d'indexation des multiples dents d'outils, positionnement automatique de la déviation de l'angle arrière du tranchant, contrôle de la trajectoire de forme des dents d'outil, usinage par électroérosion entièrement automatique multi-dents et mesure automatique en ligne de la précision d'usinage, remplaçant les méthodes traditionnelles et augmentant l'efficacité de production des outils PCD de menuiserie.

Principales caractéristiques

• Serrage en une seule fois des outils PCD
• Détection automatique d'indexation des multiples dents d'outils
• Positionnement automatique de la déviation de l'angle arrière du tranchant
• Contrôle de la trajectoire de la forme des dents d'outil
• Usinage par électroérosion entièrement automatique multi-dents
• Mesure automatique en ligne de la précision d'usinage

Catégorie & Mots-clés

• Catégorie : Série de machines d'usinage d'outils
• Mots-clés : Fraise; Outil PCD; Machine d'usinage par coupe fil

Détails du produit (tableau)
Modèle machine : CR5 Pro-400
Dimensions totales (avec console) (mm) : 2700 x 2000 x 2200
Poids total (avec armoire électrique) (Kg) : 2600
Dimensions de la table de travail (mm) : 700 x 240
Hauteur de la table au sol (mm) : 800
Course des axes XYZ (mm) : 400 x 300 x 160
Volume du bac d'eau (L) : 90 L
Diamètre maximal du coupeur (mm) : 300
Longueur effective maximale de l'outil (mm) : 350 (option queue de pointe manuelle pour outils extra-longs)
Angle de rotation max de l'axe A (°) : ±360
Vitesse de l'axe A : 20 tr/min
Angle de rotation max de l'axe B (°) : ±45
Interface porte-outil axe A : Outil bois : manche hydraulique monobloc réglable; Outil métal : BT40 (option BT50/HSK63A)
Résolution minimale axes A/B : 0,001°
Types d'outils usinables : Fraise de profil de sol en bois, fraise à emboîture; Fraise en forme de poignée de meuble
Alimentation : 3 x 380V 50/60Hz 2 kVA
Courant en charge : 3 A

Spécifications techniques

• Modèle : CR5 Pro-400
• Dimensions totales (avec console) : 2700 x 2000 x 2200 mm
• Poids total (avec armoire électrique) : 2600 Kg
• Dimensions de la table de travail : 700 x 240 mm
• Hauteur de la table au sol : 800 mm
• Course XYZ : 400 x 300 x 160 mm
• Volume du bac d'eau : 90 L
• Diamètre max du coupeur : 300 mm
• Longueur effective max de l'outil : 350 mm (option pour outils extra-longs avec contre-pointe manuelle)
• Angle de rotation max axe A : ±360°
• Vitesse axe A : 20 tr/min
• Angle de rotation max axe B : ±45°
• Interface broche/outil : Outil bois : manche hydraulique monobloc réglable; Outil métal : BT40 (option BT50 / HSK63A)
• Résolution minimale axes A/B : 0,001°
• Types d'outils usinables : Fraise de profil de sol en bois, fraise à emboîture; Fraise en forme de poignée de meuble
• Alimentation : 3 x 380V 50/60Hz, 2 kVA
• Courant en charge : 3 A
