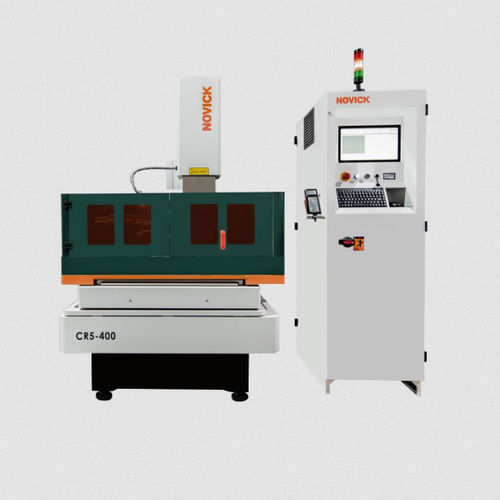

Machine d'électroérosion wire EDM CR5-400

à filà filpour outils en PCD

Description
La CR5-400 est une électroérosion par fil CNC 5 axes à mouvement réciproque conçue pour l'usinage d'outils PCD destinés aux parquets et à la menuiserie. La machine permet une seule serrage des outils PCD, la détection automatique de l'indexation pour les fraises multi-dents, le positionnement automatique de la déflexion des arêtes coupe et angles arrière, le contrôle de la trajectoire des dents d'outil, l'usinage électroérosion entièrement automatique multi-dents et la mesure en ligne de la précision d'usinage. Ces fonctions adaptent les méthodes traditionnelles d'usinage pour la fabrication d'outils PCD et améliorent l'efficacité de production.

Catégorie
Série de machines pour usinage d'outils

Mots-clés

• Fraise
• Outil PCD
• Machine de découpe par fil

Spécifications produit

• Modèle : CR5-400
• Dimensions totales (y compris console) : 2040 x 1600 x 1830 mm
• Poids total (y compris armoire électrique) : 2000 Kg
• Taille de la table de travail : 590 x 350 mm
• Hauteur de la table par rapport au sol : 780 mm
• Déplacements XYZ : 400 x 280 x 160 mm
• Volume du réservoir : 80 L
• Diamètre maximal du coupeur : 300 mm
• Longueur utile maximale de l'outil : 0–100 mm
• Angle de rotation max axe A : ±360°
• Vitesse max de rotation axe A : 20 r/min
• Angle de rotation max axe B : ±45°
• Interface porte-outil axe A : Outil bois : poignée hydraulique monobloc réglable ; Outil métal : BT40 (option BT50 / HSK63A)
• Résolution minimale axes A/B : 0.001°
• Types d'outils usinables : Fraise de profilage de parquet, fraise à emboîture, fraise forme poignée de meuble
• Alimentation : 3 x 380V 50/60Hz 2 kVA
• Courant en charge : 3 A

Caractéristiques techniques

• Découpe filaire réciproque 5 axes adaptée aux profils dentaires PCD complexes
• Usinage multi-dents automatisé avec indexation et positionnement des angles de coupe
• Mesure en ligne et contrôle bouclé de la précision d'usinage
• Interfaces porte-outil flexibles pour couteaux bois et métal (options BT40/BT50/HSK63A)
• Emprise au sol compacte avec console intégrée et réservoir diélectrique de 80 L
