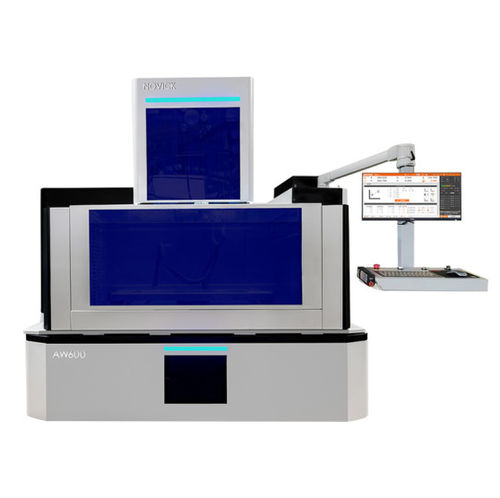

Machine d'électroérosion à fil AW600

CNCpour la fabrication de moulesde précision

Vue d'ensemble du produit
La AW600, machine EDM fil basse vitesse (série AW), est la quatrième génération de machines slow-wire développée en interne. Elle conserve la stabilité et la fiabilité de la génération précédente tout en améliorant l'ergonomie et l'extensibilité du système de commande. Le matériel et le logiciel sont adaptés pour l'alimentation automatique du fil et la production de lignes parallèles, pour l'aérospatiale, l'automobile, les matériaux spéciaux et l'usinage de moules pour l'électronique.

Applications principales

• Composants aéronautiques
• Pièces et outillages automobiles
• Matériaux spéciaux et alliages difficiles à usiner
• Moules et pièces de précision pour l'industrie électronique

Catégorie

• Série EDM fil lente CNC de précision

Mots-clés

• Avancement lent du fil
• Découpe au fil EDM, slow wire
• Machine de découpe fil basse vitesse

Paramètres techniques

• Modèle : AW600
• Dimensions hors tout : 3000 × 3400 × 2300 mm
• Poids machine : 3500 kg
• Taille de table : 850 × 600 mm
• Hauteur du plan de travail au sol : 920 mm
• Course X, Y, Z : 600 × 400 × 360 mm
• Course U, V : 100 × 100 mm
• Pente maximale d'usinage : ±25°/80
• Poids maximal de la pièce : 800 kg
• Dimensions maximales de la pièce : 1030 × 800 × 350 mm
• Moteurs axes X, Y, U, V, Z : Système servo AC importé
• Diamètre du fil cuivre : 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosité de surface optimale : Ra ≤ 0,45 μm (≤ 0,25 μm avec module de finition)
• Intensité maximale d'usinage : 25 A
• Capacité de stockage des programmes : 5000
• Vitesse maximale de traitement : 160 mm²/min (Φ0,25 fil laiton) ; 250 mm²/min (Φ0,3 fil haute-vitesse avec module d'extension de courant)
• Alimentation standard : 3×380V 50/60Hz 7 kVA
• Courant en charge nominale : 10 A
• Ouverture du couvercle du réservoir liquide : Levage automatique

Options / configurations supplémentaires

• Module de finition pour meilleure rugosité
• Module d'extension de courant pour fils haute-vitesse (Φ0,3)
• Axes X et Y avec option moteur linéaire
