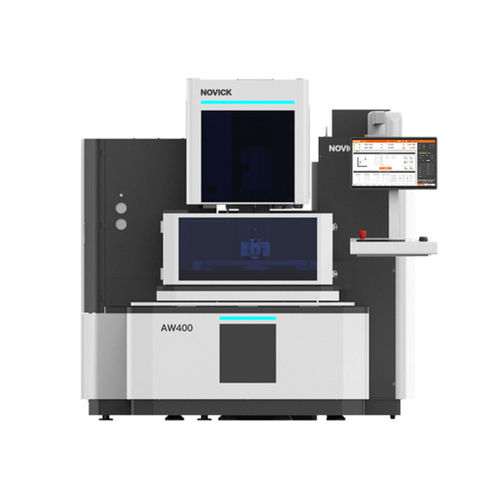

Machine d'électroérosion à fil AW400

CNCde précisionpour la fabrication de moules

Overview
L'AW400 est une électroérosion à fil (EDM) CNC basse vitesse conçue pour l'usinage de pièces conductrices de précision. Elle reprend la fiabilité des systèmes précédents de slow-wire walking et intègre des améliorations pratiques : réservoir liquide à haute visibilité, bande LED d'état d'usinage en façade et architecture système optimisée et modulaire pour une exploitation plus intuitive et évolutive. Options : moteurs linéaires X/Y et module de finition pour amélioration de la rugosité de surface.

Applications

• Composants aéronautiques
• Pièces automobiles et outillage
• Électronique et composants de précision
• Moules et fabrication d'outillage
• Usinage métal général
• Post-traitement pour impression 3D métallique

Category
Précision série CNC slow-wire

Keywords

• EDM fil basse vitesse
• électroérosion par fil
• slow wire walking
• découpe fil de précision
• AW400

Product Details
Parameters: Unit: AW400

Technical specifications

• Modèle : AW400
• Dimensions totales : 2100 x 3050 x 2100 mm
• Poids machine : 3000 kg
• Dimensions table : 650 x 490 mm
• Hauteur table de travail : 1000 mm
• Courses (X/Y/Z) : 400 x 300 x 220 mm
• Course axes U, V : 80 x 80 mm
• Pente maximale d'usinage : ±25°/50
• Poids maxi pièce : 400 kg
• Dimensions maxi pièce : 800 x 600 x 215 mm
• Moteurs : servosystème AC importé
• Diamètres fil cuivre supportés : 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosité de surface : Ra ≤ 0,45 μm (standard), Ra ≤ 0,25 μm (avec module de finition)
• Courant maxi d'usinage : 25 A
• Capacité de stockage des conditions d'usinage : 5000
• Vitesse d'usinage maxi : jusqu'à 160 mm²/min (Φ0,25 fil cuivre) ; jusqu'à 250 mm²/min (Φ0,3 fil grande vitesse, nécessite module d'extension)
• Alimentation : 3 x 380V 50/60Hz, 7 kVA
• Courant en charge pleine : 10 A
• Porte du réservoir liquide : ouverture à la française manuelle
• Option : mise à niveau moteurs linéaires X/Y disponible
