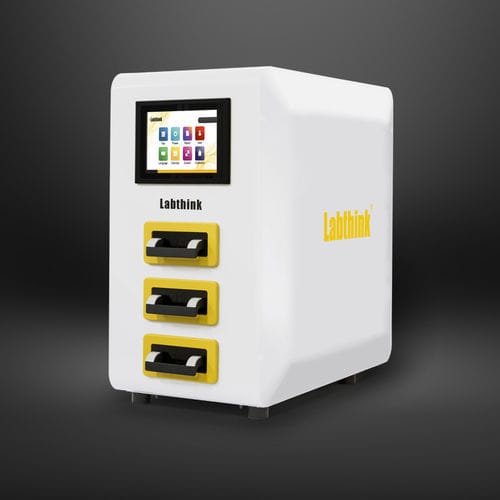

Testeur de perméabilité C403M

de taux de transmission de vapeur d'eaude taux de transmission d'oxygènede perméabilité à l'air

Présentation
Le système C403M Système de test de transmission oxygène/vapeur d'eau C403M mesure les taux de transmission d'oxygène (OTR) et de vapeur d'eau (WVTR) sur films, emballages et feuilles. Basé sur un capteur d'oxygène coulométrique et un capteur infrarouge de vapeur d'eau (composants Labthink), il est conçu pour répondre aux normes ASTM D3985, ASTM F1249 et ISO 15106-2 pour l'évaluation des matériaux à barrière utilisés en pharmaceutique, alimentaire, dispositifs médicaux, chimie, photovoltaïque et électronique.

Caractéristiques du produit

• Tests OTR et WVTR intégrés dans un seul instrument ; modes : combiné OTR+WVTR, OTR seul, WVTR seul.
• Un seul montage d'échantillon exécute automatiquement les tests combinés afin d'éviter la contamination croisée.
• Évaluation simultanée d'OTR et WVTR sur le même échantillon pour des résultats cohérents.

Compétence clé : Capteur d'oxygène coulométrique

• Capteur d'oxygène coulométrique de niveau ppb (Labthink) pour une faible limite de détection et une mesure en valeur absolue selon ASTM D3985.
• Pas de calibration fréquente requise ; durée de vie prolongée par rapport aux capteurs traditionnels.
• Efficacité d'absorption d'oxygène élevée dans les plages indiquées (≈95–98%).

Compétence clé : Capteur infrarouge de vapeur d'eau

• Capteur infrarouge WVTR Labthink conçu conformément à ASTM F1249.
• Conception sans consommables, longue durée de vie, alarme de dépassement et protection intégrée.

Contrôle température, humidité et gaz

• Technologie de circulation d'air 360° à température constante pour une stabilité thermique.
• Contrôle automatisé du débit et de la température du gaz vecteur durant l'essai pour une meilleure précision.
• Génération d'humidité basée sur les principes NIST et capteurs haute précision pour surveillance et enregistrement en temps réel.
• Option GP-02 pour purification et fourniture d'azote ultra-pur.
• Répétabilité du système jusqu'à 0,02 cc/(m²·jour).

Conception à trois cellules indépendantes

• Cellules type tiroir avec serrage automatique pour une manipulation rapide et une étanchéité fiable.
• Trois cellules indépendantes de 50 cm² pour essais parallèles de 3 échantillons dans les mêmes conditions avec données indépendantes.
• Débit d'échantillons par cycle augmenté de deux à trois.

Système de contrôle intelligent

• Écran tactile 10" de qualité médicale avec OS de bureau pour une utilisation simple.
• Tests entièrement automatisés, enregistrement automatique des données et alertes intelligentes via capteurs intégrés.
• Fonctions embarquées : calendrier, commutation multilingue, contrôle d'accès multiniveau, port réseau pour accès externe et mises à jour à distance.

Gestion multi-instruments et logiciel

• Logiciel de plateforme optionnel pour gestion centralisée et contrôle de plusieurs instruments.
• Affichage en temps réel des courbes de transmission, coefficient, température et humidité ; modes professionnels pour la recherche.
• Options : traçabilité GMP et intégration DataShield™ pour gestion sécurisée des données.

Efficacité énergétique et exploitation

• Technologie de contrôle à fréquence variable et composants basse consommation pour réduire la consommation électrique.
• L'instrument peut fonctionner en autonome sans ordinateur dédié.
• Données stables sans laboratoire thermiquement dédié, réduction des coûts d'infrastructure et d'exploitation.

Principe de test
L'échantillon prétraité est serré entre les chambres d'essai. De l'oxygène ou du gaz humidifié circule d'un côté et de l'azote haute pureté de l'autre. Les molécules diffusées sont entraînées vers le capteur et les concentrations mesurées servent au calcul d'OTR/WVTR et autres résultats.

Normes de référence

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Applications de test (de base / étendues)

• De base — Films, emballages et feuilles : films plastiques, films composites, films coextrudés et métallisés, composites aluminium, bouteilles, sachets, boîtes, feuilles PP/PVC/PVDC, feuilles métalliques, plaquettes de silicium.
• Étendues — Bouchons, feuilles arrière solaires, tuyaux (PPR), blisters médicaux, réservoirs carburant, boîtiers de batteries et autres composants nécessitant une évaluation OTR/WVTR.

Spécifications techniques

• Modèle : C403M
• Plage test (aire standard 50 cm²) : OTR 0,05–200 cc/(m²·jour); WVTR 0,05–40 g/(m²·jour)
• Masque 5 cm² (option) : OTR 0,5–2000; WVTR 0,5–400
• Résolution : 0,0001 cc/(m²·jour) et 0,0001 g/(m²·jour)
• Répétabilité : OTR 0,02 ou 1% ; WVTR 0,02 ou 2% (selon la valeur la plus élevée)
• Température : 15–50 °C ; fluctuation ±0,2 °C
• Humidité : 0%, 35–90% ±2% RH
• Cellules : 3 ensembles (tiroir, serrage automatique)
• Taille échantillon : 4,2" × 4,2" (10,6 × 10,6 cm)
• Épaisseur échantillon : ≤ 120 mil (3 mm)
• Zone test : 50 cm²
• Gaz : N2 99,999% et O2 99,5% (fournis par l'utilisateur)
• Pression gaz : ≥ 40,6 PSI / 280 kPa
• Taille port : tuyau métal 1/8"
• Dimensions : 30,7" × 14,1" × 26,7" (78 × 36 × 68 cm)
• Alimentation : 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Poids net : 176 lbs (80 kg)
• Configuration standard : hôte instrument, échantillonneur, graisse sous vide, tube polyuréthane Φ4 mm
• Options : GP-02, logiciel, ordinateur, exigences GMP, CFR 21 Part 11, compresseur d'air, DataShield™
