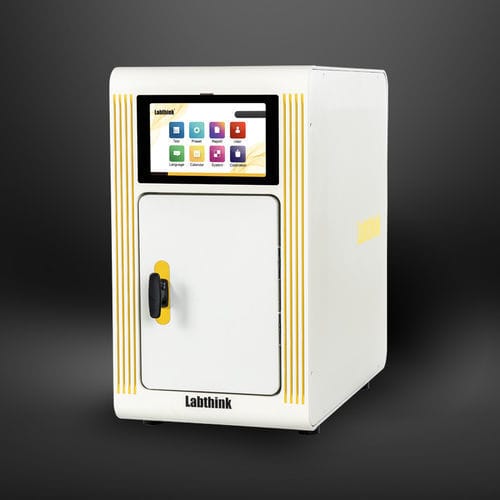

Testeur de perméabilité aux gaz C401H

de perméabilité à la vapeur d'eaude taux de transmissionde taux de transmission de vapeur d'eau

Présentation
Le C401H est un système d'essai intégré pour mesurer le taux de transmission d'oxygène (OTR) et de vapeur d'eau (WVTR) reposant sur un capteur d'oxygène coulométrique (niveau ppb) et un capteur IR de vapeur d'eau. Conçu selon des normes telles qu'ASTM D3985, ASTM F1249 et ISO 15106-2, il convient aux films, emballages, feuilles et matériaux connexes pour les secteurs pharmaceutique, alimentaire, médical, électronique et industriel.

Caractéristiques principales

• Un seul instrument pour modes combiné OTR+WVTR, OTR seul ou WVTR seul.
• Un seul montage d'échantillon réalise les deux tests, limitant la manipulation et le risque de contamination.
• Cellules d'essai dédiées pour film et emballage dans le même armoire pour comparaisons directes.

Compétence clé : capteur d'oxygène coulométrique

• Capteur ppb pour des limites de détection très basses.
• Principe de valeur absolue conforme ASTM D3985 ; calibration de routine non requise.
• Durée de vie prolongée (~3×) et forte absorption d'oxygène (95–98 %).

Compétence clé : capteur IR de vapeur d'eau

• Capteur infrarouge Labthink conforme ASTM F1249.
• Conception sans consommables pour une longue durée de service et alarmes intégrées.

Contrôle température et humidité

• Circulation d'air 360° et technologie d'isolement thermique pour stabilité des conditions d'essai.
• Contrôle automatisé du débit de gaz vecteur et de la température ; génération d'humidité selon principe NIST.
• Capteurs haute précision pour surveillance et enregistrement en temps réel.

Essais films et emballages

• Cellule double fonction pour changement rapide entre essais film et emballage.
• Serrage automatique assurant force uniforme et étanchéité fiable pour des résultats reproductibles.

Système de contrôle intelligent

• Écran tactile 10" de qualité médicale avec OS de bureau pour une interface intuitive.
• Séquences d'essai entièrement automatisées, enregistrement automatique des données et contrôle d'accès multiniveau.
• Port réseau pour accès externe, transfert de données et mises à jour à distance.

Gestion multi-instruments

• Logiciel optionnel pour contrôle mono- ou multi-poste et gestion centralisée.
• Affichage en temps réel des courbes de transmission, coefficients, température et humidité.
• Options : traçabilité GMP et gestion centralisée DataShield™.

Efficacité énergétique

• Contrôle de fréquence variable et composants basse consommation pour réduire l'énergie.
• Fonctionnement autonome possible (PC optionnel), réduisant les coûts d'installation et d'exploitation.

Principe de test
L'échantillon prétraité est fixée entre les chambres d'essai. De l'oxygène (ou gaz porteur avec humidité contrôlée) circule d'un côté et de l'azote haute pureté de l'autre. Les molécules diffusées sont transportées vers le capteur ; les concentrations mesurées servent au calcul de l'OTR/WVTR.

Normes de référence
ASTM D3985 ; ASTM F1307 ; GB/T 19789 ; GB/T 31354 ; DIN 53380-3 ; JIS K7126-2-B ; ASTM F1249 ; ISO 15106-2 ; GB/T 26253 ; JIS K7129

Applications de test
Applications de base

• Films : films plastiques, films composites, films coextrudés, films métallisés, films composites aluminium/plastique.
• Emballages : bouteilles, sachets, boîtes, fûts en plastique/papier/composite, verre, métal.
• Feuilles : PP, PVC, PVDC, feuilles métalliques, caoutchouc, plaquettes silicium.

Applications étendues

• Bouchons, composants LCD, films arrière solaires, tuyaux PPR, blisters médicaux, pansements stériles, boîtiers de batterie.

Paramètres de test (extraits)
Surface standard : 50 cm² ; Plage OTR : 0,01–200 cc/(m²·jour) ; Plage WVTR : 0,005–50 g/(m²·jour) ; Plage emballage : 0,00005–1 cc/(pkg·jour) ; Résolution : 0,0001 ; Répétabilité : OTR 0,01 cc/(m²·jour) ou 1 % ; WVTR 0,005 g/(m²·jour) ou 2 % ; Température : 15–50 °C (±0,2 °C) ; Humidité : 0 %, 35–90 % ±2 %

Spécifications techniques (extraits)
Taille film : 4,2" × 4,2" (10,6 × 10,6 cm) ; Épaisseur échantillon ≤ 3 mm ; Conteneur ≤ Φ100 mm × 250 mm ; Gaz vecteur : N2 99,999 % (fourniture utilisateur) ; Pression gaz ≥ 40,6 PSI / 280 kPa ; Dimensions : 68 × 40 × 68 cm ; Poids : 75 kg ; Alimentation : 120 VAC 60 Hz ou 220 VAC 50 Hz

Options & Configuration

• Options : purificateur GP-02, DataShield™, système informatique GMP, module CFR 21 Part 11, cellules supplémentaires, masques, logiciel, PC.
• Configuration standard : hôte instrument, échantillonneur, graisse sous vide, tube polyuréthane Φ4 mm.

Caractéristiques techniques

• Modèle : C401H
• Principes de mesure : capteur d'oxygène coulométrique (ppb) + capteur IR vapeur d'eau
• Normes : ASTM D3985, ASTM F1249, ISO 15106-2 et autres normes listées
