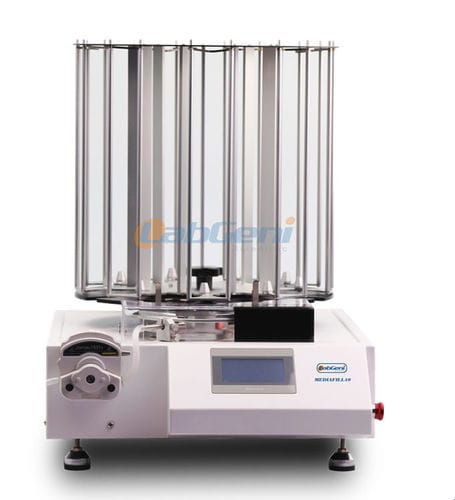

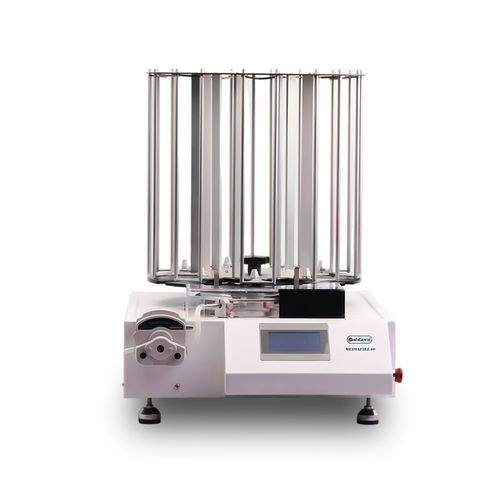

Distributeur de liquides MEDIAFILL10-200

automatisécontrôlé par PLCcontrôlé par ordinateur

Description courte

• Compatible avec boîtes de Petri Ø90 mm et Ø60 mm ; autres diamètres personnalisables
• Vitesse de distribution jusqu'à 400 plaques/heure (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Commande PLC Siemens ; capteur de position Omron
• Interface tactile graphique pour réglage des paramètres et exploitation
• Intégration possible avec préparateurs de milieux de toute marque ; prise en charge de 1 à 10 L

Présentation
La série MEDIAFILL10 est un distributeur automatique de milieux de culture pour paillasses, conçu pour le remplissage aseptique des boîtes de Petri. Son mode de distribution flexible et son faible encombrement permettent d'automatiser les opérations de remplissage tout en maîtrisant la zone de distribution. Le système s'associe à un préparateur de milieux pour traiter de 1 à 10 L de milieu stérile et effectuer des cycles de remplissage programmés sans surveillance constante.

Fonctionnement & caractéristiques

• Utilisation intuitive : l'interface graphique pleine page affiche paramètres et procédures en texte clair pour une mise en service rapide
• Automatisation fiable : transport mécanique des plaques avec surveillance par capteurs et auto-ajustement pour les variations courantes de diamètre/forme
• Haut débit : après préparation de 9 L de milieu, l'opération par bouton peut remplir plusieurs centaines de plaques (ex. : 540 plaques)
• Modules optionnels : double pompe pour plaques hémoculture, agitation pour une distribution homogène, refroidissement semi-conducteur pour milieux sensibles, module d'impression pour date/lot

Origine des composants clés

• PLC Siemens (Allemagne)
• Électrovannes (Italie)
• Moteur d'agitation (Espagne ou Japon)
• Capteur de pression (Suisse)
• Barre d'agitation (Japon)
• Pompe de circulation (États-Unis)
• Capteur de position : Omron (Japon)

Paramètres techniques (résumé)
Modèles : MEDIAFILL10-200 (HMD-10 200) et MEDIAFILL10-400 (HMD-10 400)
Tuyau de distribution : 25# ou 17# ; débits 25# : 0,2–1120 ml/min ; 17# : 0,3–1780 ml/min
Précision de distribution : ~1 % (à 20 ml) avec programme d'étalonnage
Double pompe : en option (recommandée pour plaques d'hémoculture)
Vitesse de distribution : 200 pcs/h (MEDIAFILL10-200, 20 ml, Ø90 mm) — 400 pcs/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
Capacité porte-plaque : MEDIAFILL10-200 : 25 plaques/grille, 9 grilles, jusqu'à 175 plaques (Ø90 mm) ; MEDIAFILL10-400 : 40 plaques/grille, 9 grilles, jusqu'à 280 plaques (Ø90 mm) ; porte-plaques Ø60 mm optionnel
Couches de distribution : 3 couches (Ø90 mm), Ø60 mm optionnel — modèle supérieur : 6 couches, Ø60 mm optionnel
Agitation : N/A (200) — Oui (400) pour une distribution plus homogène
Refroidissement semi-conducteur : optionnel (MEDIAFILL10-400)
Module d'impression : optionnel (MEDIAFILL10-400) pour marquage date/lot sur les boîtes
Lampe UV : 254 nm, 11 W, ~13 000 h de durée ; désinfection de la zone de remplissage avec rappel de remplacement
Contrôle : écran tactile large pour réglage intuitif des paramètres
Nettoyage & désinfection : plateau rotatif et porte-plaques amovibles pour nettoyage et stérilisation
Alarmes : alarmes de défaut et de processus incluses
Dimensions (H x L x P) : 260 x 520 x 770 mm
Poids net : 40 kg

Notes
La zone de remplissage doit être équipée d'une lampe de stérilisation ultraviolet pour garantir des conditions aseptiques pendant le remplissage. L'intégration avec un préparateur de milieux permet de distribuer de 1 à 10 litres, adaptée aux flux des petits laboratoires.

Spécifications / données techniques

• Modèle : MEDIAFILL10-200 (également disponible MEDIAFILL10-400)
• Vitesse de distribution : jusqu'à 400 plaques/heure (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Précision de distribution : ~1 % (20 ml) avec étalonnage
• Options de tuyau & débits : 25# (0,2–1120 ml/min) ou 17# (0,3–1780 ml/min)
• Capacité de plaque : jusqu'à 175 (MEDIAFILL10-200) ou 280 (MEDIAFILL10-400) plaques Ø90 mm par cycle
• Contrôle : PLC Siemens, interface tactile grand écran
• Capteurs/composants clés : capteur de position Omron ; électrovannes ; capteur de pression ; moteur d'agitation ; pompe de circulation
• Désinfection UV : lampe 254 nm (11 W) avec longue durée et rappel de remplacement
• Modules optionnels : double pompe, agitation, refroidissement semi-conducteur, module d'impression
• Dimensions physiques : 260 x 520 x 770 mm (H x L x P)
• Poids net : 40 kg
