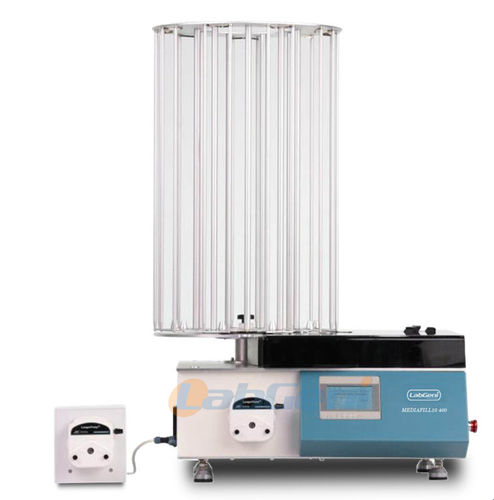

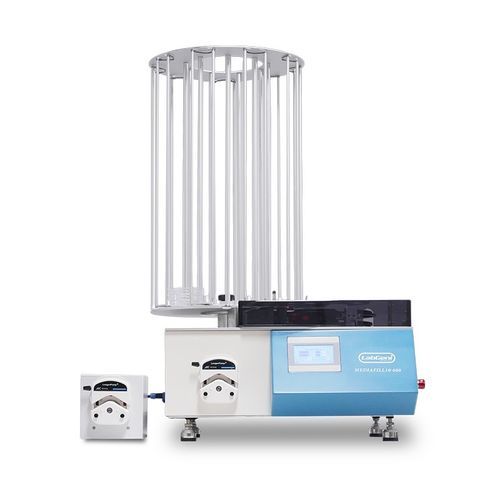

Distributeur de liquides MEDIAFILL10 series

de milieux de cultureautomatisécontrôlé par PLC

PrésentationLe distributeur MEDIAFILL10 est un système compact et automatisé pour la distribution aseptique de milieux de culture dans des boîtes de Petri (90 mm standard, 60 mm optionnel). Il accepte des milieux stériles préparés (1–10 L) et s'intègre avec des préparateurs automatiques de milieu pour constituer une ligne complète préparation-distribution.

Caractéristiques principales

• Compatible avec boîtes Petri 90 mm et 60 mm (diamètres supplémentaires personnalisables)
• Option pompe double ; débit jusqu'à 800 boîtes/h (MEDIAFILL10-400 avec double pompe)
• Configuration double pompe optionnelle pour distribution conjointe de sang et milieu (boîtes hémoculture)
• Contrôle par PLC Siemens ; capteurs de position Omron
• Grand écran tactile pour configuration et exploitation intuitives
• Interface compatible avec les principales marques de préparateurs automatiques de milieu

Fonctionnement et automatisationToutes les fonctions sont pilotées via une interface graphique plein écran guidant l'opérateur pour la configuration et les cycles. Le transport des boîtes est surveillé par des capteurs; le système s'ajuste automatiquement au diamètre et à la forme des piles. Exemple d'utilisation : après préparation de 9 L de milieu, le système peut remplir jusqu'à 540 boîtes en une opération. Pour une distribution aseptique, la zone de remplissage doit être équipée d'une lampe UV de stérilisation.

Origine des composants clés

• PLC Siemens (Germany)
• Électrovannes (Italy)
• Moteur d'agitateur (Spain or Japan)
• Capteur de pression (Switzerland)
• Barre d'agitation (Japan)
• Pompe de circulation (USA)

Paramètres techniques (résumé)Modèle : MEDIAFILL10 200 / MEDIAFILL10 400
Tuyau de distribution : 25# ou 17#; débit : 0,2–1120 ml/min (25#), 0,3–1780 ml/min (17#)
Précision de distribution : 1 % (à 20 ml) avec programme d'étalonnage
Système double pompe : optionnel (application hémoculture)
Vitesse de distribution : MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (avec double pompe)
Capacité boîtes Petri : modèle 200 standard 25 pcs/grille × 9 grilles (jusqu'à 175 × 90 mm); modèle 400 standard 40 pcs/grille × 9 grilles (jusqu'à 280 × 90 mm); porte 60 mm optionnel
Couches de plateaux : modèle 200 3 couches (90 mm), 60 mm optionnel; modèle 400 6 couches (90 mm), 60 mm optionnel
Agitation : MEDIAFILL10 400 = oui (améliore la répartition du milieu); MEDIAFILL10 200 = N/A
Module de réfrigération semi-conducteur optionnel (MEDIAFILL10 400)
Module d'impression optionnel (MEDIAFILL10 400) pour date de production/expiration/lot sur boîte
Lampe UV : 254 nm, 11 W, durée ~13 000 h; désinfection en zone séparée avec rappel de remplacement
Contrôles : écran tactile HMI, PLC Siemens
Nettoyage : plateau et pièce rotative amovibles pour nettoyage et désinfection
Alarme : fonction d'alerte en cas de défaillance
Dimensions (H×L×P) : 260 × 520 × 770 mm; Poids net : 40 kg
