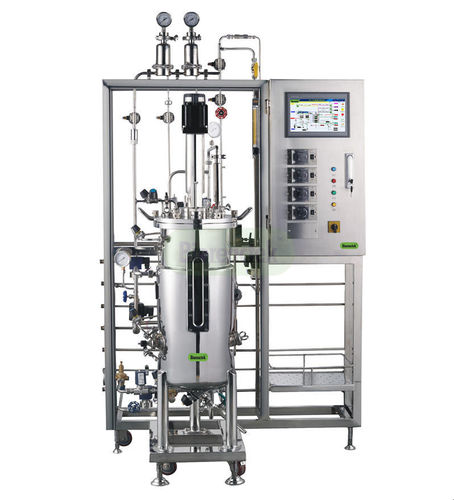

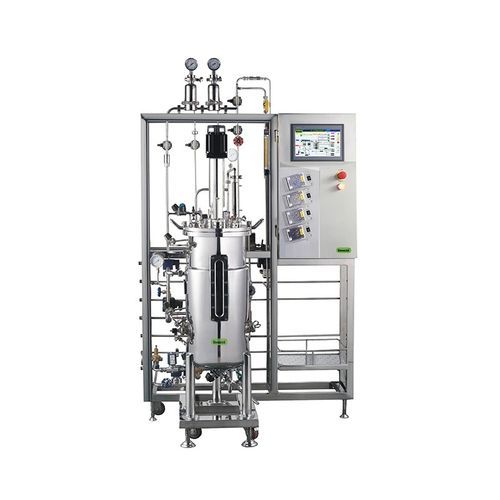

Bioréacteur / fermenteur à cuve agitée BIOF-S

pour l'industrie pharmaceutiquepour l'industrieautomatique

Points clés

• Fermenteur automatique en acier inox BIOF-S Series — capacités 10–20 000 L (modèles dès 5 L disponibles)
• Contrôle automatique complet : SIP, pH, DO, agitation, température, pression, débit gaz, levage de couvercle (optionnel)
• Cuve en 316L avec chemise 304 ; polissage interne Ra 0,4, externe Ra 0,6
• Modules optionnels : contrôle de débit MFC, CIP, pesage de cuve, levage de couvercle
• Fourniture clé en main possible (refroidisseurs, compresseurs, générateurs de vapeur) ; conception orientée GMP

Aperçu
Le système de fermenteur BIOF-S comprend corps de cuve, tuyauterie et vannes, filtration d'air, contrôle automatique de la température et de la vitesse, surveillance pH et DO en ligne avec régulation automatique, anti-moussage et alimentation automatiques, PLC et supervision. Fourniture possible avec compresseurs d'air sans huile et générateurs de vapeur électriques. Pression de conception 0,3 MPa. Raccords standards : échantillonnage, vidange, hublot, éclairage de sécurité, prises température/pH/DO/défoam/ajout acide-base/inoculation/alimentation/air/transfert de semence ; entrées/sorties stérilisables à la vapeur.

Spécifications techniques (résumé)

• Modèle : BIOF-S Series
• Capacité : 10–20 000 L (offres typiques ; modèles 5 L disponibles)
• Construction cuve : corps 316L SS, chemise 304 SS ; SIP pour cuve, tuyauteries et filtres (100–130°C)
• Agitation : agitation mécanique haute avec servo-moteur et régulateur de vitesse ; joint mécanique AD ; pales multi-étages et déflecteurs amovibles ; précision de contrôle ±1%
• Aération & filtration : diffuseur annulaire, filtre primaire et filtre stérilisant 0,01 μm ; éléments filtrants stérilisables à la vapeur ; ventilation max configurable jusqu'à 2 VVM
• Contrôle pH : électrode haute température Hamilton / Mettler ; plage 2–12 (affichage 0–14) ; précision ±0,02 ; PID intelligent et alarmes
• Contrôle DO : électrode Hamilton / Mettler ; plage 0–100% (affichage 0–200%) ; précision ±5% ; contrôle PID et enregistrement PC
• Contrôle température : chauffage électrique et refroidissement via pompe ; protections anti-séchage et surtempérature ; PID ; eau de refroidissement +5°C à 65°C ±0,2°C
• Anti-moussage : dosage par pompe péristaltique avec électrode détectrice ; contrôle automatique temps/quantité
• Contrôle débit gaz : rotamètre ou MFC Vogtlin en option ; module Siemens ; précision d'affichage pression 0,01 MPa
• Détection pression : manomètre direct et capteur de précision haute température ; plage 0–0,35 MPa
• Alimentation automatique : alimentation segmentée PID (≥10 segments), analyse de courbe, enregistrement des données

Composants clés / Marques

• Électrode pH : Hamilton / Mettler (Suisse)
• Électrode DO : Hamilton / Mettler (Suisse)
• PLC : Siemens (Allemagne) ; Écran tactile : MCGS
• Pompe d'eau thermostatique : WILO (Allemagne) ; Réducteur/moteur : SEW (Allemagne)
• Variateur : BOSCH (Allemagne) ; MFC (option) : Vogtlin
• Logiciel de contrôle : Bioreactek™ (China)
• Autres : Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng (composants et instruments)

Données techniques & options

• Polissage interne Ra 0,4 ; externe Ra 0,6 ; soudures sous protection argon
• Pièces en contact AISI 316L ; vannes diaphragme importées pour les parties humides ; tuyauterie polie
• SIP : stérilisation automatique en un clic couvrant filtres, cuve et tuyauteries ; échantillonnage/vidange stérilisables manuellement
• Options : système CIP complet, levage de couvercle, module de pesage (précision 0,1%), contrôle MFC
• Conformité : conçu pour installations de type GMP ; solutions clé en main disponibles
