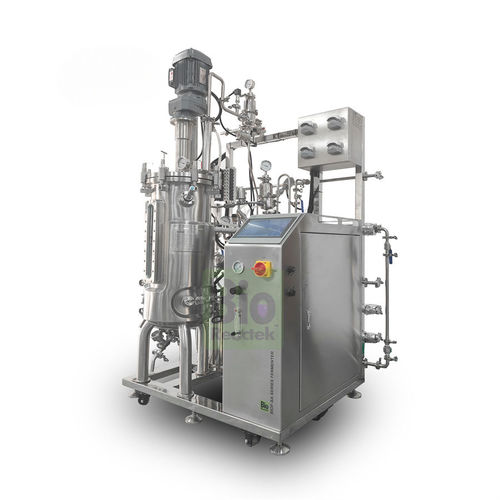

Bioréacteur / fermenteur à cuve agitée BIOF-SA series

en fed-batchpour l'industrie pharmaceutiqueautomatique

Description Les nouveaux fermenteurs en acier inoxydable de la série automatique BIOF-SA répondent aux besoins de mise à l'échelle pilote et de production à petite échelle. Capacités disponibles de 10 L à 2000 L ; les corps de cuve font appel à des fabricants d'acier inoxydable certifiés pour garantir une qualité fiable. Les caractéristiques standard comprennent le SIP automatique, le contrôle automatique de la pression de la cuve, le levage automatique du couvercle, le contrôle du flux MFC en option, le CIP en option et la conformité aux exigences GMP. Points forts

• Fleuron des fermenteurs bioréacteurs entièrement automatiques en acier inoxydable
• Interface humaine de deuxième génération - facile à utiliser ; modules fonctionnels personnalisables
• Modules en ligne en option : CO2, ORP, concentration de cellules vivantes, OD, analyse des gaz d'échappement
• Matériaux de la cuve : SS304 ou SS316L ; usinage et soudage de précision en acier inoxydable
• Pièces principales de marques réputées ; certification ISO 9001 et CE ; documents de vérification 3Q disponibles

Caractéristiques du produit

• BIOF Feed-Tec™ système d'alimentation : alimentation manuelle et automatique chronométrée ; contrôle en cascade avec pH et DO ; prend en charge l'alimentation par équation et l'alimentation par index pour la fermentation à haute densité
• BIOF Easy-Tri™ Audit Trail : stocke automatiquement tous les enregistrements, prend en charge la traçabilité, les autorisations avancées pour restreindre l'exportation/la suppression, l'IHM prend en charge les pistes d'audit indépendantes et le contrôle intelligent des séquences
• Conception modulaire : modules indépendants par groupe de réservoirs, prend en charge les systèmes à réservoirs multiples et amplifiés, combinaisons flexibles sans reconception du pipeline
• Système d'exploitation en un clic : fermentation et stérilisation en un clic, configuration de paramètres personnalisés, récupération en cas de panne de courant, gestion de l'autorité à trois niveaux, extensible à l'ordinateur hôte et à l'IoT à distance

Modules fonctionnels / expansion (aperçu) ORP, détection de mousse, concentration de cellules vivantes (biomasse en ligne), Raman (optimisation des processus), détection des gaz d'échappement en ligne du CO2 (calcul CER/OUR/RQ), OD en ligne (turbidité en continu), analyse des gaz d'échappement - tous disponibles en tant que modules en ligne optionnels. Stérilisation, nettoyage et vannes Stérilisation à la vapeur haute pression automatique en ligne avec vannes à vapeur à siège angulaire et à membrane, purgeur de vapeur importé ; conception de la température de stérilisation 100-145 °C ; stérilisation à la vapeur à 4 voies : enveloppe, réservoir, vanne, filtre. Système CIP en option : circulation en circuit fermé, nettoyage in situ des réservoirs/tuyaux/vannes sans démontage ; contrôle automatique de la température et réapprovisionnement en eau à distance. Sécurité et hygiène La conception intégrée de la vanne de fond de cuve élimine les zones mortes, permet la stérilisation à la vapeur en ligne et réduit le risque de contamination. Condenseur de gaz d'échappement et filtration à plusieurs étages (0,2 μm grossier, 0,01 μm fin, PTFE) disponibles. Capteur de pression du réservoir avec vanne proportionnelle contrôlée par PID pour une régulation précise de la pression. Construction et conception mécanique Réservoir intérieur en acier inoxydable (AISI 316L / AISI 304L), enveloppe AISI 304L ; norme de fabrication ASME BPE-2019 et normes de soudage PED ; polissage de surface en contact avec le matériau Ra ≤ 0,4. Options de roue modulaire : lame inclinée, spirale, palette, turbine, hélice. Entraînement de l'agitation : Servomoteur Panasonic ou motoréducteur SEW avec contrôle de vitesse PID. Commandes et interface utilisateur incluses Contrôleur : Siemens SIMATIC série S7-1200 avec contrôle de programme PID ; IHM TPC10 ; BIOF-Control V2.2 prend en charge le contrôle multiréservoir en un seul clic, la piste d'audit et le contrôle de séquence ; prend en charge l'expansion vers les systèmes hôtes et IoT. Vidéos / Démonstrations La page du produit comprend des visites vidéo intégrées du produit démontrant le fonctionnement du réservoir, la stérilisation automatique, le levage du couvercle et les fonctions modulaires. Caractéristiques / spécifications techniques

• Modèle / Série : Série BIOF-SA (modèles typiques : BIOF-S10A, S30A, S50A, S100A, S200A, S300A, S500A, S1000A, S2000A)
• Taille du réservoir : 10 L à 2000 L (capacités normales disponibles ; tailles personnalisées prises en charge)
• Exemples de volumes de travail : 10 L modèle 3-8 L ; 30 L modèle 8-24 L ; 50 L modèle 12-40 L ; 100 L modèle 25-80 L ; 200 L modèle 40-160 L ; 300 L modèle 80-240 L ; 500 L modèle 100-400 L ; 1000 L modèle 200-800 L ; 2000 L modèle 400-1600 L
• Matériau du réservoir intérieur : Acier inoxydable AISI 316L / AISI 304L
• Matériau de l'enveloppe : Acier inoxydable AISI 304L
• Normes de fabrication : ASME BPE-2019, normes de soudage PED
• Polissage de surface (contact avec le produit) : Ra ≤ 0,4
• Mise en mouvement : Servomoteur Panasonic ou motoréducteur SEW ; contrôle PID
• Vitesses de brassage (exemples) : jusqu'à 20-800 tr/min (en fonction du modèle), précision de contrôle ±1 tr/min
• Types d'hélices : à pales inclinées, à spirale, à palettes, à turbine, à hélice (sélectionnables)
• Contrôle de la température : Capteur PT100 ; régulation PID ; échangeur de chaleur à plaques, enveloppe chauffante électrique et eau de refroidissement ; plage d'environ +5 °C à 60 °C ; précision d'affichage 0,1 °C ; précision de régulation ±0,1 °C
• sonde pH : METTLER TOLEDO / Hamilton ; plage 0-12 ; régulation PID ; précision ±0,02 ; dosage automatique d'acide/alcali (pompe péristaltique ou CO2 MFC)
• Sonde OD : METTLER TOLEDO / Hamilton ; 0-200% ; contrôle PID ; précision ±1%
• Alimentation en air/gaz : débitmètre à rotor en verre importé standard ; prend en charge les stratégies CO2/O2/N2 et gaz multicanaux ; mise à niveau optionnelle vers les débitmètres massiques thermiques (MFC)
• Distributeur de gaz : distributeur annulaire ou diffuseur microporeux
• Filtres : grossier 0.2 μm et fins 0,01 μm PTFE ; boîtier de filtre d'échappement chauffé en option
• Condenseur de gaz d'échappement : Acier inoxydable AISI 316L / AISI 304L
• Système d'alimentation (standard) : quatre pompes péristaltiques flip-top de haute précision pour l'alimentation, l'acide, l'alcali et l'antimousse (contrôle de verrouillage PID) ; des pompes supplémentaires peuvent être ajoutées
• Marques de pompes péristaltiques : Bioreactek / Watson-Marlow (standard)
• Joint mécanique : Burgmann
• Bouteille d'alimentation : SCHOTT (Allemagne)
• Débitmètre à rotor en verre : Dwyer (USA)
• Capteur de température : JUMO (Allemagne)
• Composants électriques basse tension : Schneider
• Vannes : Hebron / Gemu / Bürkert (vannes à membrane / manuelles / automatiques)
• Pompe de circulation : Grundfos (Danemark)
• Débitmètre massique optionnel (MFM / MFC) : Vögtlin (Suisse)
• Capteur de pression du réservoir / vanne de régulation : BDISENSORS (Allemagne) ; contrôle automatique de la pression du réservoir 0-0,2 MPa ; précision de contrôle ±0,001 MPa
• Piste d'audit & sécurité des données : BIOF Easy-Tri™ stockage automatique des enregistrements, contrôle des autorisations, protection des exportations/suppressions
• Options / extensions : Système CIP, contrôle des gaz MFC, analyse en ligne ORP/OR/mousse/biomasse/OD/Raman/CO₂/gaz d'échappement, modules de pesage (réservoir/alimentation), intégration de systèmes multiréservoirs
• Certifications : ISO 9001, CE (configurations standard)
