Capteur d'hydrogène HCN

d'échappementélectrochimiquepour mesure temps réel

Présentation
Cartouche intelligente conçue par Kunak dotée d’un capteur intégré capable de mesurer de manière précise et fiable les niveaux de cyanure d'hydrogène.

• Capteur HCN avec TECHNOLOGIE GasPlug et conception brevetée
• Fournit des données fiables en temps réel sur le cyanure d'hydrogène (HCN)

Où se trouve-t-il ?
Le cyanure d’hydrogène (HCN) est un liquide incolore, hautement volatil et inflammable qui s’évapore rapidement. Il se trouve à la fois naturellement et à la suite d’activités industrielles.

• Présent dans les mines, notamment dans les opérations d’extraction de l’or
• Présent dans les processus de combustion, tels que les gaz d’échappement des véhicules ou la combustion de la biomasse
• Utilisé dans des applications industrielles, en particulier dans la production de plastiques (comme l’acrylonitrile), de fibres synthétiques, de colorants, de pesticides et de galvanoplastie

Pourquoi le mesurer ?
Le HCN est extrêmement toxique car il empêche le corps d’utiliser correctement l’oxygène. Une exposition aiguë peut provoquer des maux de tête, des vertiges, des nausées, une confusion, une respiration rapide et une perte de conscience. À des concentrations élevées, il peut entraîner des convulsions, une insuffisance respiratoire, un arrêt cardiaque et la mort en quelques minutes. L’exposition prolongée à de faibles niveaux peut causer des troubles neurologiques, respiratoires et une dysfonction thyroïdienne.
En raison de sa toxicité et de sa volatilité, le HCN est classé comme un polluant atmosphérique hautement dangereux, strictement réglementé dans les environnements professionnels et environnementaux.

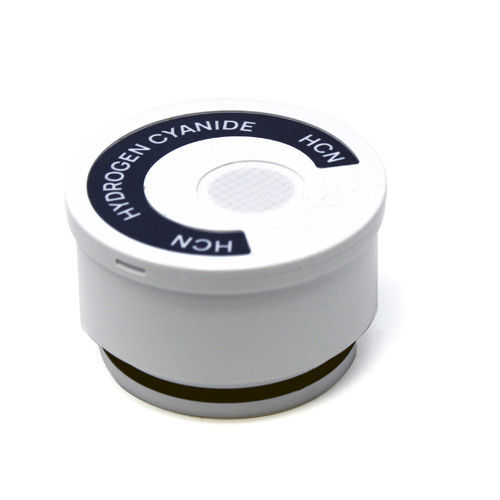

Cartouche de HCN
La cartouche de HCN est équipée d’un capteur électrochimique intégré capable de détecter de faibles concentrations de HCN (inférieures à 1 ppm) ainsi que des niveaux plus élevés, jusqu’à 50 ppm, avec une précision de ±0,10 ppm. Cependant, le capteur de HCN présente une sensibilité croisée significative au SO₂ et au NO₂.
Pour garantir une précision maximale lorsque des concentrations élevées de NO₂ et SO₂ sont attendues, il est recommandé d’utiliser les cartouches NO₂, O₃ et SO₂ en complément de la cartouche HCN. Cette configuration permet à l’algorithme Kunak de compenser la sensibilité croisée et d’offrir des mesures plus précises.
Spécifications techniques
Type : Électrochimique
Unité de mesure : mg/m³, ppm
Plage de mesure : 0 – 50 ppm
Résolution : 0,01 ppm
Plage de température de fonctionnement : De -20 à 45ºC
Plage d'humidité relative recommandée : De 0 à 99 %HR
Vie utile : > 24 mois
Plage de garantie : 200 ppm
Limite de détection (LOD) : 0,02 ppm
Répétabilité : 0,03 ppm
Temps de réponse : < 160 sec
Précision typique (MAE) : ±0,1 ppm
Variabilité intra-modèle typique : < 0,1 ppm

• Plage de mesure : concentration mesurée par le capteur.
• Résolution : plus petite unité mesurable indiquée par le capteur.
• Plage de fonctionnement en température : plage dans laquelle le capteur peut fonctionner en toute sécurité et fournir des mesures fiables.
• Plage de fonctionnement en HR : plage d’humidité relative dans laquelle le capteur fonctionne correctement.
• Durée de vie : période pendant laquelle le capteur fonctionne efficacement dans des conditions normales.
• Plage de garantie : plage de concentration couverte par la garantie Kunak.
• LOD (limite de détection) : mesurée en laboratoire à 20 ºC et 50 %HR. C’est la concentration minimale détectable comme significativement différente de zéro, calculée selon la Spécification Technique CEN/TS 17660.
• Répétabilité : mesurée en laboratoire à 20 ºC et 50 %HR. Accord entre résultats de mesures successives dans les mêmes conditions, selon la métrique de la Spécification Technique CEN/TS 17660.
• Temps de réponse : temps nécessaire pour atteindre 90 % de la valeur finale stable.
• Précision typique : il s’agit de l’Erreur Absolue Moyenne (MAE) calculée lors d’essais de terrain (1 à 8 mois) entre –10 et +30 ºC dans plusieurs pays.
• Variabilité typique intra-modèle : déviation standard des moyennes de trois capteurs lors d’essais de terrain (1 à 8 mois) entre –10 et +30 ºC dans plusieurs pays.

Caractéristiques / spécifications techniques

• Type : Électrochimique
• Unité de mesure : mg/m³, ppm
• Plage de mesure : 0 – 50 ppm
• Résolution : 0,01 ppm
• Plage de température de fonctionnement : -20 à 45ºC
• Plage d’humidité relative recommandée : 0 à 99 %HR
• Vie utile : > 24 mois
• Limite de détection : 0,02 ppm
• Répétabilité : 0,03 ppm
• Temps de réponse : < 160 sec
• Variabilité intra-modèle : < 0,1 ppm
