Capteur de méthane CH4

spectroscopie d'absorption laser à diode accordablepour surveillance de la qualité de l'airpour mesure temps réel

Description générale

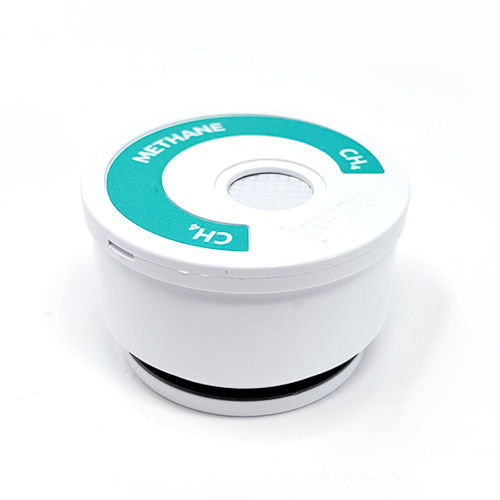

Cartouche intelligente conçue par Kunak dotée d’un capteur intégré capable de mesurer de manière précise et fiable les niveaux de méthane.

• Technologie GasPlug | DESIGN BREVETÉ

Où se trouve-t-il ?
Le méthane (CH4) est la molécule organique la plus abondante dans l'atmosphère, étant l'un des gaz à effet de serre les plus importants. Il est incolore, inodore et insoluble dans l'eau. Les principales sources d'émission anthropiques proviennent de la production et du transport de charbon, de gaz naturel et de pétrole. Les émissions de CH4 résultent également de l'élevage et d'autres pratiques agricoles, de l'utilisation des terres et des décharges de déchets solides. Parmi les sources naturelles figurent les portions réduites et anoxiques des zones humides et les portions d'écosystèmes en décomposition organique.
Pourquoi est-il nocif ?
Des niveaux élevés de CH4 peuvent entraîner des problèmes de vision, des pertes de mémoire, des nausées, des vomissements et des maux de tête. Dans les cas graves, il peut y avoir des changements dans la respiration et le rythme cardiaque, des problèmes d'équilibre, des engourdissements et une perte de conscience. Une exposition à long terme ou en grande quantité peut entraîner la mort. Le CH4 contribue à la formation d'ozone troposphérique et à la pollution par les particules. De plus, le méthane est un gaz à effet de serre beaucoup plus puissant que le CO2, contribuant de manière significative au réchauffement climatique et au changement climatique.
Options de cartouche CH4
Différentes options sont disponibles pour la surveillance du méthane, chacune conçue pour différentes applications et plages de mesure :

• Cartouche (Type C) : un capteur de pointe conçu pour les applications nécessitant une surveillance CH4 haute sensibilité. Ce capteur fournit des mesures précises à partir de faibles concentrations (2 ppm) jusqu'à 300 ppm. Son design compact, son rapport coût-efficacité et ses performances de pointe en font une solution idéale pour la surveillance continue et la détection de fuites. Ce capteur est sensible aux concentrations de H2S (> 100 ppb) ; il est donc recommandé d'installer la cartouche H2S dans le même appareil afin de corriger cette interférence et d'assurer des mesures précises de CH4.
• Module laser méthane (Type D) : utilisant la technologie de spectroscopie d'absorption par diode laser accordable (TDLAS), ce module (320 x 150 x 120 mm) offre une précision exceptionnelle pour les mesures de méthane, avec une plage allant de niveaux sub-ppm à 1 000 ppm. Sa sélectivité unique pour le méthane, sans interférence d'autres gaz, vapeur d'eau ou particules de poussière, en fait une solution avancée pour les industries exigeant la plus haute précision.

Spécifications techniques
Type : N.A. (C) / TDLAS (D)
Unité de mesure : mg/m³, ppm
Plage de mesure : 2 – 300 ppm (C), 0 – 1 000 ppm (D)
Résolution : 0,01 ppm (C), 0,1 ppm (D)
Plage de température de fonctionnement : -30 à 60ºC
Plage d'humidité de fonctionnement : 10 à 99 %HR (C), 0 à 98 %HR (D)
Plage d'humidité recommandée : 15 à 90 %HR (C)
Durée de vie : > 24 mois (C), > 5 ans (10 ans du fabricant) (D)
Plage de garantie : 10 000 ppm
Limite de détection (LOD) : < 0,05 ppm
Répétabilité : < 0,35 ppm (C), < 0,30 ppm (D)
Temps de réponse : < 120 sec (C), < 30 sec (D)
Précision typique : ±1 ppm + 10% de la lecture (C), ±0,5 ppm + 1% de la lecture (D)
Précision typique R² : > 0,85 (C), > 0,90 (D)
Pente typique : —
Intercept typique (a) : —
DQO - U(exp) typique : —
Variabilité intra-modèle typique : < 0,3 ppm (C)

Caractéristiques / Spécifications techniques

• Technologie GasPlug | DESIGN BREVETÉ
• Plage de mesure : 2 – 300 ppm (C), 0 – 1 000 ppm (D)
• Résolution : 0,01 ppm (C), 0,1 ppm (D)
• Température de fonctionnement : -30 à 60ºC
• Humidité de fonctionnement : 10 à 99 %HR (C), 0 à 98 %HR (D)
• Humidité recommandée : 15 à 90 %HR (C)
• Durée de vie : > 24 mois (C), > 5 ans (D)
• Plage de garantie : 10 000 ppm
• Limite de détection : < 0,05 ppm
• Répétabilité : < 0,35 ppm (C), < 0,30 ppm (D)
• Temps de réponse : < 120 sec (C), < 30 sec (D)
• Précision typique : ±1 ppm + 10% (C), ±0,5 ppm + 1% (D)
• Précision typique R² : > 0,85 (C), > 0,90 (D)
• Variabilité intra-modèle typique : < 0,3 ppm (C)
