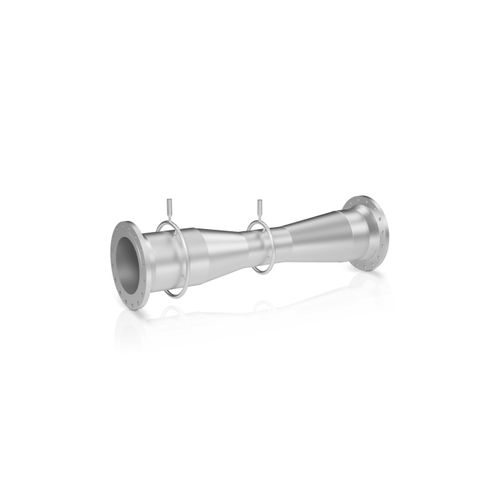

Tube de Venturi

Les tubes Venturi sont des organes déprimogènes primaires conçus pour offrir des mesures de débit par pression différentielle (DP) les plus efficaces et précises possibles. La forme Venturi typique, avec des angles de cône limités, permet une récupération de pression allant jusqu'à 95 % de la pression différentielle générée. Elle est combinée à des chambres annulaires (en option) pour compenser l'écart dans le profil d'écoulement. Grâce à ses faibles besoins de maintenance et à sa longue durée de vie, le tube Venturi présente un investissement faible. Un tube Venturi spécial peut être fourni pour permettre de mesurer en ligne des paramètres de process supplémentaires (ex : humidité de la vapeur). Caractéristiques & Options Les caractéristiques et les options du produit dépendent de la configuration de l'appareil : veuillez nous contacter pour vous assurer que vos fonctionnalités peuvent être combinées dans un seul appareil. Incertitude typique non étalonnée jusqu'à ±1,5 % En option, étalonnage aux nombres de Reynolds correspondants au fonctionnement nominal homologué pour des incertitudes jusqu'à ±0,2 % Perte de charge type inférieure à 5 % de la pression différentielle générée Faibles exigences pour les longueurs droites amont et aval Meilleure option pour les grandes dimensions et les applications basse pression Avec raccords à souder ou à bride Avec chambres annulaires en option et prises de pression multiples Taille standard : 2...48" (50...1200 mm), autres dimensions sur demande Peu de maintenance et longue durée de vie avec un investissement faible
