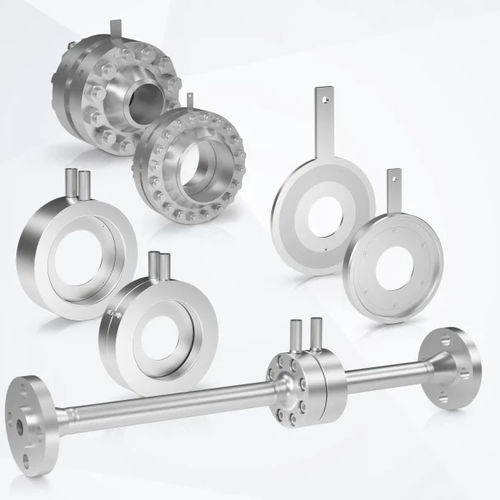

Plaque à orifice pour mesure de débit à pression différentielle OPTIBAR series

Plaques à orifice simples et ensembles à brides (selon ASME 16.36) Débitmètres à plaque à orifice, assemblés Conforme aux normes (ISO 5167, ASME MFC 3M, ISO TR 15377, etc.) Plaque à orifice avec portée de joint RF Pour montage entre brides de mesure (ASME 16.36, 16.5, 16.47 A) Taille : ½…24" ; jusqu'à ASME Cl 2500 Température : jusqu'à +450°C Matériau : 1.4404 / 316L Plaque à orifice avec portée de joint RTJ Pour montage entre brides de mesure (ASME 16.36, 16.5) Taille : 1…24" ; jusqu'à ASME Cl 2500 Température : jusqu'à +450°C Matériau : 1.4404 / 316L Plaque à orifice avec portée de joint plate et prises de pression dans les angles Type séparé, avec anneau support et vanne d'arrêt en option Taille : DN50…600 ; jusqu'à PN100 Température : jusqu'à +400°C Matériau : 1.4404 / 316L Plaque à orifice avec portée de joint plate et prises de pression dans les angles Type compact avec anneau support, plaque à bride et manifold en option Taille : DN50…600 ; jusqu'à PN100 Température : jusqu'à +400°C Matériau : 1.4404 / 316L Plaque à orifice avec chambre annulaire et prises de pression dans les angles De type séparé, pour montage entre brides standard (EN 1092-1), vannes d'arrêt en option Taille : DN50…600 ; jusqu'à PN100 Température : jusqu'à +400°C Matériau : 1.4404 / 316L Ensemble d'orifice avec brides de mesure (ASME 16.36) Avec portée de joint RF et robinets à brides Taille : 1…24" ; jusqu'à ASME Cl 2500 Température : jusqu'à +400°C Matériau : 1.4404 / 316L Ensemble d'orifice avec brides de mesure (ASME 16.36) Avec portée de joint RTJ et robinets à brides Taille : 1…24" ; jusqu'à ASME Cl 2500 Température : jusqu'à +400°C Matériau : 1.4404 / 316L
