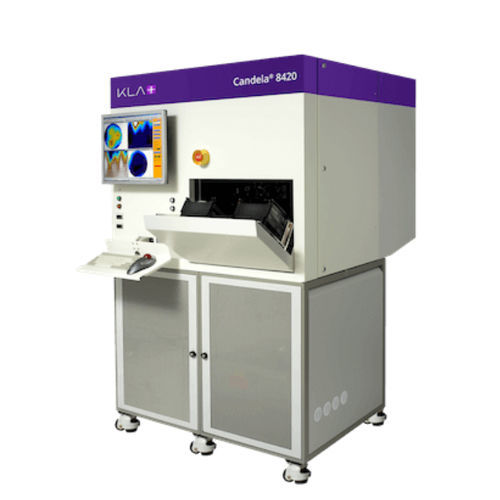

Le système d'inspection des défauts de surface Candela® 8420 utilise une détection multicanal et une classification des défauts basée sur des règles pour détecter les particules et les rayures sur les tranches opaques, translucides et transparentes telles que l'arséniure de gallium (GaAs), le phosphure d'indium (InP), le tantalate de lithium, le niobate de lithium, le verre, le saphir et d'autres matériaux semi-conducteurs composés. Ce système d'inspection des défauts de surface utilise une architecture OSA (analyseur optique de surface) propriétaire pour mesurer simultanément l'intensité de la diffusion, les variations topographiques, la réflectivité de la surface et le déphasage pour la détection automatique et la classification d'une large gamme de défauts d'intérêt (DOI). Le système d'inspection des défauts de surface Candela 8420 permet de couvrir la totalité de la surface en quelques minutes et de produire une imagerie à haute résolution et un rapport d'inspection automatisé avec classification des défauts et cartes des plaquettes. Cet outil offre une sensibilité accrue par rapport aux technologies à canal unique.
La configuration Candela CS20R utilise des optiques optimisées pour inspecter les matériaux semi-conducteurs composés, y compris les films photosensibles.
Contrôle de la qualité des substrats, comparaison des fournisseurs de substrats, contrôle de la qualité des plaquettes entrantes (IQC), contrôle de la qualité des plaquettes sortantes (IQC), contrôle du processus CMP (chemical mechanical process) / polissage, contrôle du processus de nettoyage des plaquettes, contrôle du processus d'épitaxie, corrélation entre le substrat et l'épitaxie, comparaison des fournisseurs de réacteurs d'épitaxie, surveillance de l'outil de traitement.
Détecte les défauts de surface sur les matériaux semi-conducteurs composés opaques, translucides et transparents jusqu'à 200 mm de diamètre
Le mode manuel permet de scanner des plaquettes partielles
Prise en charge d'une large gamme d'épaisseurs de plaquettes
---
