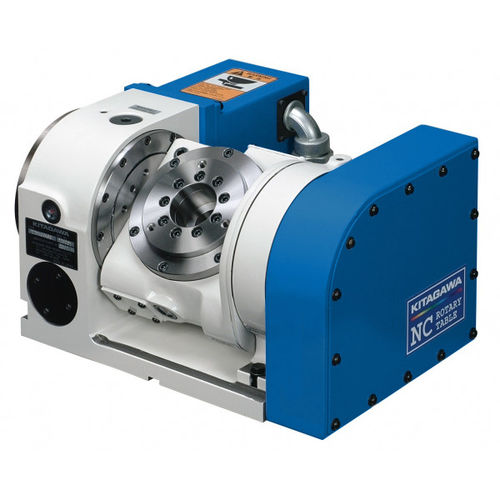

Plateau diviseur pneumatique TT101

basculantpour machine-outilcompact

Présentation
Le Kitagawa TT101 est un plateau rotatif inclinable NC destiné à l'usinage en 4ème et 5ème axe sur centres d'usinage. Conception compacte et précision de positionnement adaptées aux applications industrielles.

Caractéristiques principales

• Angle d'inclinaison : -20°~+120°
• Diamètre de la table : Ø110 mm
• Diamètre d'enregistrement sur faceplate : Ø50H7
• Diamètre d'alésage traversant broche : Ø32 mm
• Hauteur d'axe : 140 mm
• Méthode de serrage : pneumatique
• Couple de serrage (à 0,5 MPa) : Rotation 180 N·m, Inclinaison 300 N·m
• Inertie de travail admissible : 0,05 kg·m2
• Précision d'indexage : Rotation 30 s, Inclinaison 60 s
• Répétabilité : 4 s
• Masse : 73 kg

Spécifications techniques

• Modèle : TT101
• Réduction d'inertie axe moteur - Rotation : 0,000082 kg·m2 ; Inclinaison : 0,000081 kg·m2
• Servomoteur (spec. FANUC) - Rotation : αiF 1/5000 ; Inclinaison : αiF 2/5000
• Rapport total de réduction - Rotation : 1/72 ; Inclinaison : 1/120
• Vitesse max. de rotation (à moteur 3000 min-1) - Rotation : 41,6 min-1 ; Inclinaison : 25 min-1
• Charge admissible - À l'horizontal : 35 kg ; En inclinaison : 20 kg

Notes complémentaires
Disponible avec différents types de moteurs pour s'adapter à plusieurs modèles de machines. Version Quinte : TT101AV00. Voir votre distributeur Kitagawa pour accessoires et options de joint rotatif.
