Table rotative pneumatique RKT180
horizontalebasculantecompacte

Table rotative pneumatique - RKT180 - Kitagawa Europe - horizontale / basculante / compacte
Table rotative pneumatique - RKT180 - Kitagawa Europe - horizontale / basculante / compacte
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
pneumatique
Configuration
horizontale, basculante
Autres caractéristiques
NC, compacte, de petite dimension

Description

Aperçu

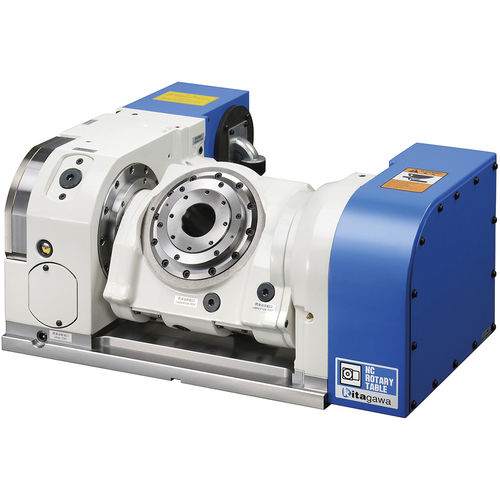

  • Diviseur NC inclinable pour usinage 4e/5e axe, conçu pour la production en grande série
  • Modèle : RKT180 (Kitagawa)
  • Plateau Ø180 mm ; plage d'inclinaison -35° à +110° ; trou traversant Ø50 mm ; hauteur de centre 170 mm
  • Masse : 193 kg ; charge admissible : horizontal 60 kg / incliné 40 kg


Principales caractéristiques
  • Mécanisme à came à rouleaux pour maintenance réduite et absence de jeu
  • Serrage pneumatique avec couple élevé : axe rotation 350 Nm / axe inclinaison 550 Nm (à 0.5 MPa)
  • Conception compacte adaptée aux petits centres d'usinage (cone broche No.30, colonne 100 mm)
  • Option : joint rotatif intégré pour tuyauterie hydraulique/pneumatique concentrée (RJ50RKT180)


Spécifications (résumé)
  • Diamètre du plateau : 180 mm
  • Diamètre du registre sur plateau : 50 mm
  • Trou traversant : 50 mm
  • Hauteur du centre : 170 mm
  • Couple de serrage : axe rotation 350 Nm / axe inclinaison 550 Nm (à 0.5 MPa)
  • Rapport de démultiplication : rotation 1/72 / inclinaison 1/120
  • Vitesse max : axe rotation 41,6 rpm / axe inclinaison 25 rpm
  • Inertie admissible : 0,25 kg·m2
  • Charge admissible : horizontal 60 kg / incliné 40 kg
  • Masse : 193 kg


Axe de rotation
  • Précision d'indexage : 20 s
  • Répétabilité : 8 s
  • Vitesse maximum : 41,6 rpm (moteur 3000 rpm)
  • Moteur : 3000 rpm
  • Couple de serrage : 350 Nm (pression pneumatique 0.5 MPa)
  • Pression pneumatique max : 0.7 MPa
  • Rapport de réduction total : 1/72


Axe d'inclinaison
  • Précision d'indexage : 20 s
  • Répétabilité : 4 s
  • Vitesse maximum : 25 rpm (moteur 3000 rpm)
  • Moteur : 3000 rpm
  • Couple de serrage : 550 Nm (pression pneumatique 0.5 MPa)
  • Pression pneumatique max : 0.7 MPa
  • Rapport de réduction total : 1/120


Informations complémentaires / fonctionnalités
  • Le mécanisme à came à rouleaux élimine le réglage du jeu et réduit la maintenance à long terme
  • Option joint rotatif intégré : 5 ports hydrauliques + 1 port pneumatique pour une tuyauterie compacte et intégrée
  • Adapté à l'intégration dans des processus d'usinage 4e/5e axe ; fichiers CAO et documents techniques disponibles sur demande


Caractéristiques techniques
  • Modèle : RKT180
  • Plage d'angle d'inclinaison : -35° ～ +110°
  • Diamètre du plateau (plateau de centrage) : φ95 mm
  • Diamètre du trou central : φ50H7
  • Diamètre du trou traversant : φ50 mm
  • Hauteur du centre : 170 mm
  • Méthode de serrage : Pneumatique
  • Couple de serrage (à 0.5 MPa) : axe rotation 350 Nm / axe inclinaison 550 Nm
  • Inertie réduite axe moteur : rotation 0.000239 kg·m2 / inclinaison 0.000425 kg·m2
  • Servomoteur (pour spéc. Fanuc) : αiF2/5000
  • Rapport de réduction total : rotation 1/72 / inclinaison 1/120
  • Vitesse max (à moteur 3000 min-1) : rotation 41,6 / inclinaison 25
  • Inertie admissible : 0,25 kg·m2
  • Précision d'indexage (s) : rotation 20 / inclinaison 20
  • Répétabilité (s) : rotation 8 / inclinaison 4
  • Charge admissible : horizontal 60 kg / incliné 40 kg
  • Masse du produit : 193 kg
  • Joint rotatif intégré (option) : RJ50RKT180 — Hydraulique/Pneumatique 5 ports + 1 port pneumatique
