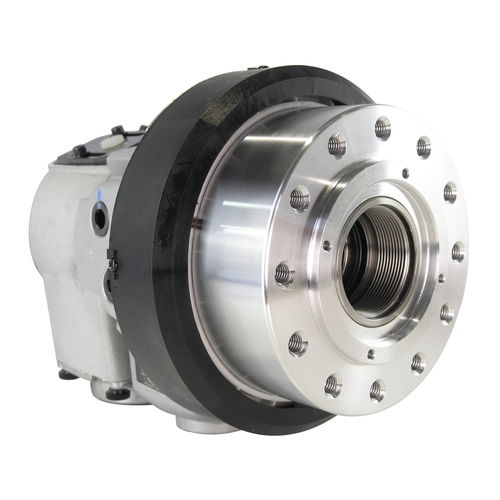

Vérin hydraulique S series

à pistondouble effetavec trou à l'intérieur

Vue d'ensemble
Cylindre hydraulique à centre ouvert S1246 avec passage de barre de 46 mm et vitesse maximale jusqu'à 7000 tr/min. Alésages de piston usinés avec précision et unions rotatives à fonctionnement froid fournies pour un fonctionnement durable sans problème. Conception compacte et légère, compatible avec les mandrins Kitagawa B-200 et B-206.

Caractéristiques principales

• Diamètre du piston : 125 mm
• Course du piston : 15 mm
• Effort de tirage (pull) : 33 kN
• Effort de poussée (push) : 38 kN
• Pression maximale d'utilisation : 4 MPa
• Vitesse maximale : 7000 tr/min
• Moment d'inertie : 0,019 kg·m2
• Poids net : 12,0 kg
• Fuite totale : 3,0 L/min

Spécifications produit (S1246)
Modèle : S1246 | Diamètre passage de barre (mm) : 46 | Course du piston (mm) : 15 | Diamètre piston (mm) : 125 | Surface piston (Push) (cm²) : 100 | Surface piston (Pull) (cm²) : 89 | Effort barre (Push) (kN) : 38 | Effort barre (Pull) (kN) : 33 | Pression max. d'utilisation (MPa) : 4 | Vitesse max. (min-1) : 7000 | Moment d'inertie (kg·m2) : 0,019 | Fuite totale (L/min) : 3,0 | Poids net (kg) : 12,0

Compatibilité
Compatible avec les mandrins Kitagawa B-200 et B-206.

Remarques

• Clapet anti-retour et soupape de décharge intégrés
• Comprend des unions rotatives ; alésages de piston usinés avec précision
