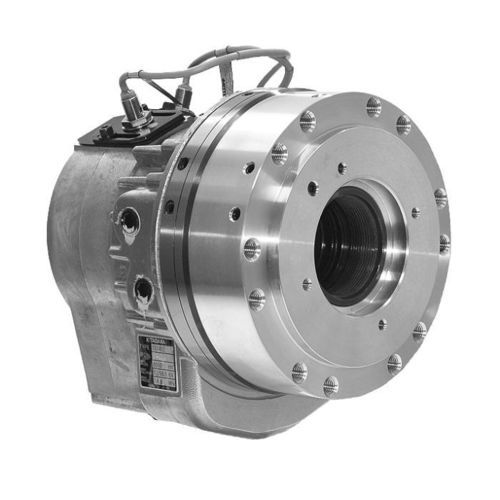

Vérin hydraulique SS series

à pistondouble effetà grande vitesse

Description
Cylindre hydraulique compact à centre ouvert pour applications avec passage d'axe, offrant un alésage traversant de 46 mm, un diamètre de piston de 128 mm et une course de 16 mm. Conçu pour une installation compacte et des vitesses de rotation élevées.

Caractéristiques principales

• Diamètre du piston : 128 mm
• Course du piston : 16 mm
• Diamètre de l'alésage traversant : 46 mm
• Pression maximale de service : 4,5 MPa
• Vitesse maximale : 8000 tr/min
• Force sur tige (côté poussée) : 43,6 kN
• Force sur tige (côté traction) : 38,9 kN
• Surface piston (côté poussée) : 102,8 cm2
• Surface piston (côté traction) : 91,5 cm2
• Moment d'inertie : 0,017 kg·m2
• Fuite totale : 3,0 L/min
• Poids net : 8,0 kg

Compatibilité
Compatible avec les mandrins à centre ouvert Kitagawa B-200 et BB200, y compris la variante B-206. Convient pour des applications OEM et de retrofit nécessitant un passage d'axe.

Spécifications produit

• Modèle / SKU : SS1246K
• Diamètre de l'alésage traversant : 46 mm
• Diamètre du piston : 128 mm
• Course du piston : 16 mm
• Surface piston (côté poussée) : 102,8 cm2
• Surface piston (côté traction) : 91,5 cm2
• Force sur tige (poussée) : 43,6 kN
• Force sur tige (traction) : 38,9 kN
• Pression de service maxi : 4,5 MPa
• Vitesse maxi : 8000 tr/min
• Moment d'inertie : 0,017 kg·m2
• Fuite totale : 3,0 L/min
• Poids net : 8,0 kg

Notes
Usinage de précision des alésages et unions rotatives refroidies fournies pour garantir une durée de vie prolongée et un fonctionnement fiable en rotation à haute vitesse. La série SS présente une réduction de longueur d'environ 30 % par rapport à la série S.
