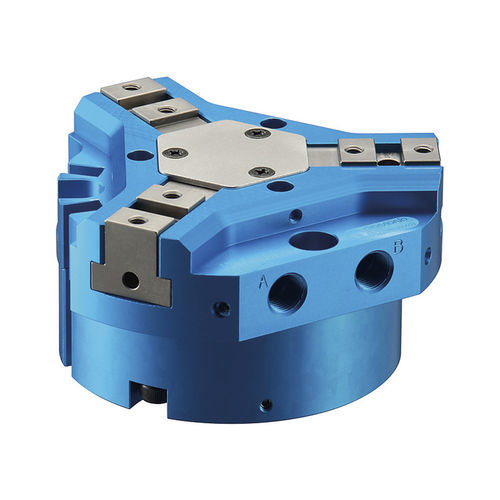

Pince de préhension pneumatique NTS3 series

parallèleà 3 mâchoirespour charges lourdes

Aperçu du produit

• Pince pneumatique parallèle à trois mors standard conçue pour une forte force de serrage et une intégration compacte sur robot.
• Protection contre les copeaux et conception facilitant la maintenance.
• Force de serrage élevée pour la préhension stable de pièces lourdes.
• Corps léger et compact limitant l'impact sur la charge utile du robot.
• Nouveau style de fixation réduisant le débord par rapport aux modèles conventionnels.
• Corps extrêmement rigide améliorant la précision de préhension.

Caractéristiques clés

• Close Force (N) : 750 (à 0,6 MPa)
• Open Force (N) : 800 (à 0,6 MPa)
• Pression d'air de référence pour les forces indiquées : 0,6 MPa
• Distance de mesure L (mm) : 10 (distance entre la face supérieure de la mors maître et le centre de préhension)
• Course des mors : 12 mm (diamètre), 6 mm par mors
• Répétabilité (mm) : ±0,01
• Masse (kg) : 0,40
• Consommation d'air par aller-retour (cm3) : 24,1
• Pression d'air de fonctionnement (MPa) : 0,2 – 0,8
• Température de fonctionnement (℃) : 5 – 60

Spécifications (tableau)
Model | Jaw Stroke Diameter (mm) | Measurement Distance L (mm) | OD Gripping (N) | ID Gripping (N) | Repeatability (mm) | Mass (kg) | Air Consumption (cm3) | Air pressure (MPa) | Operating Temperature (℃)
NTS307 | 12 | 10 | 750 | 800 | ±0,01 | 0,40 | 24,1 | 0.2～0.8 | 5～60
NTS309 | 16 | 20 | 1010 | 1120 | ±0,01 | 0,70 | 50,2 | 0.2～0.8 | 5～60
NTS311 | 20 | 20 | 1810 | 1930 | ±0,01 | 1,21 | 112 | 0.2～0.8 | 5～60
NTS313 | 24 | 20 | 3180 | 3400 | ±0,01 | 2,25 | 201 | 0.2～0.8 | 5～60
NTS317 | 32 | 20 | 6400 | 6900 | ±0,01 | 4,53 | 505,8 | 0.2～0.8 | 5～60

Notes

• Installer une valve de retenue dans le circuit d'air afin que la pince ne relâche pas la pièce en cas de chute de pression.
• Support pour contacteur à lame (reed) fourni.
• Si des détecteurs de proximité sont utilisés pour la détection directe du déplacement des mors, acheter les supports de détecteur de proximité séparément.
• Joints internes : caoutchouc nitrile (option joints en fluorocarbone disponible).

Caractéristiques techniques

• Modèle : NTS307
• Type : Pince pneumatique parallèle à trois mors
• Close Force : 750 N (à 0,6 MPa)
• Open Force : 800 N (à 0,6 MPa)
• Course des mors : 12 mm (diamètre), 6 mm par mors
• Distance de mesure L : 10 mm
• Répétabilité : ±0,01 mm
• Masse : 0,40 kg
• Consommation d'air par aller-retour : 24,1 cm3
• Pression d'alimentation : 0,2 – 0,8 MPa (valeurs de référence à 0,6 MPa)
• Température de fonctionnement : 5 – 60 ℃
• Accessoire fourni : support pour contacteur à lame (reed).
