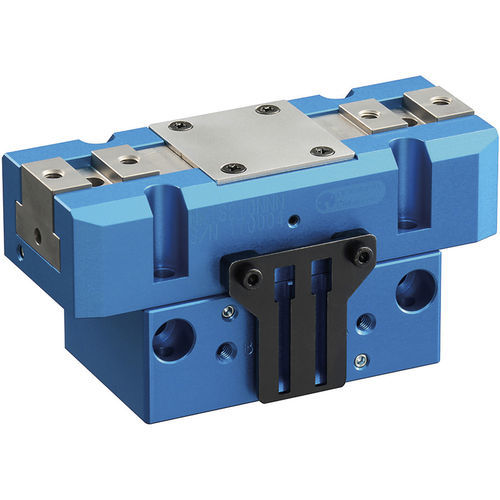

Pince de préhension pneumatique NTS2 series

parallèleà 2 mâchoirespour robots industriels

Présentation du produit
Pince parallèle pneumatique à 2 mâchoires standard pour l'automatisation industrielle et la manutention robotisée. Conçue pour un maintien stable des pièces et une intégration aisée sur les effecteurs de robots.

• Protection contre les copeaux et maintenance facilitée
• Force de préhension élevée pour la tenue d'ouvrages lourds
• Structure légère et compacte n'affectant pas la charge utile du robot
• Nouveau système de fixation réduisant la saillie par rapport aux modèles conventionnels
• Précision de préhension améliorée grâce à une structure très rigide

Principales données techniques
Close Force (N) : 250
Open Force (N) : 280
* Pression d'air réglée à 0,6 MPa.
Distance de mesure L (mm) : 10
Course des mâchoires : 12 mm (dia.), 6 mm (par doigt)
Répétabilité (mm) : ±0,01
Masse (kg) : 0,29
Consommation d'air par mouvement (cm3) : 8,4
Pression d'air (MPa) : 0,2 ~ 0,8
Température de fonctionnement (℃) : 5 ~ 60

Notes

• Installez une vanne de retenue dans le circuit d'air afin que la pince ne libère pas la pièce si la pression chute.
• Un support pour contact à lame (reed switch) est fourni.
• Si des capteurs de proximité sont utilisés pour la détection directe de la course des mâchoires, achetez les supports de capteur en supplément.
• Les joints internes sont en caoutchouc nitrile ; des joints en fluororubber sont disponibles en option.

Spécifications (tableau)
Modèle | Diamètre de course des mâchoires (mm) | Distance de mesure L (mm) | Préhension OD (N) | Préhension ID (N) | Répétabilité (mm) | Masse (kg) | Consommation d'air (cm3) | Pression d'air (MPa) | Température de fonctionnement (℃)
NTS206 | 12 | 10 | 250 | 280 | ±0,01 | 0,29 | 8,4 | 0,2～0,8 | 5～60
NTS208 | 16 | 10 | 460 | 490 | ±0,01 | 0,48 | 18,8 | 0,2～0,8 | 5～60
NTS210 | 20 | 20 | 610 | 680 | ±0,01 | 0,78 | 35,1 | 0,2～0,8 | 5～60
NTS212 | 24 | 20 | 850 | 970 | ±0,01 | 1,34 | 52,4 | 0,2～0,8 | 5～60
NTS216 | 32 | 20 | 1520 | 1690 | ±0,01 | 2,52 | 123,2 | 0,2～0,8 | 5～60
NTS220 | 40 | 20 | 2700 | 2870 | ±0,01 | 5,14 | 272,2 | 0,2～0,8 | 5～60
NTS230-M | 60 | 20 | 4750 | 4820 | ±0,02 | 10,4 | 683,4 | 0,2～0,8 | 5～60
NTS230H-M | 41 | 20 | 7500 | 7650 | ±0,02 | 10,4 | 683,4 | 0,2～0,6 | 5～60

Informations supplémentaires
La distance de mesure est la distance entre la surface supérieure de la mâchoire maître et le centre de préhension. Les valeurs indiquées sont données pour une pression d'alimentation de 0,6 MPa.

Caractéristiques techniques

• Marque : Kitagawa
• Modèle / Référence : NTS206
• Série : NTS series
• Close Force : 250 N (valeur à 0,6 MPa)
• Open Force : 280 N (valeur à 0,6 MPa)
• Distance de mesure L : 10 mm
• Course des mâchoires : 12 mm (diamètre), 6 mm (par doigt)
• Répétabilité : ±0,01 mm
• Masse : 0,29 kg
• Consommation d'air par mouvement : 8,4 cm3
• Plage de pression d'air : 0,2–0,8 MPa
• Plage de température de fonctionnement : 5–60 ℃
