Table rotative pneumatique MK200 series

verticalecompacteservocommandée

Aperçu

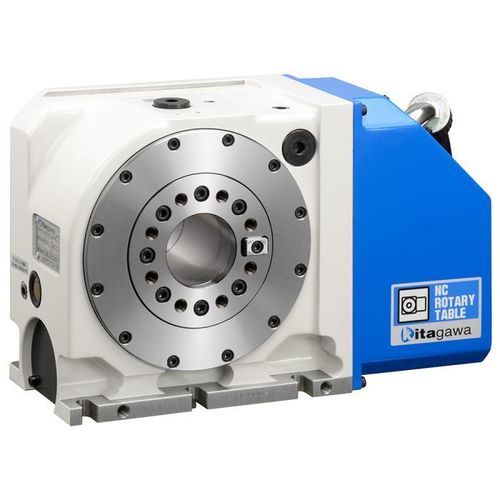

Table rotative NC conçue pour une intégration compacte et un indexage précis. Modèle MK200R/L, diamètre de table Ø135 mm et plateau maximal Ø200 mm.

Caractéristiques principales

• Diamètre de la table : Ø135 mm
• Diamètre maximal du plateau : 200 mm
• Diamètre de registre sur plateau : Ø65H7
• Diamètre du trou traversant du mandrin : Ø70 mm
• Hauteur au centre : 140 mm
• Méthode de serrage : Pneumatique
• Couple de serrage : 570 N·m (à 0,5 MPa)
• Inertie réduite axe moteur : env. 0,000095–0,00010 kg·m2
• Servomoteur (spéc. FANUC) : αiF4/5000-B
• Rapport de réduction total : 1/90
• Vitesse max. de rotation (à moteur 3000 min-1) : 33,3 min-1
• Couple de coupe admissible : 270 N·m
• Inertie de travail admissible : 1,00 kg·m2
• Précision d'indexage : 20 s
• Répétabilité : 4 s
• Masse : 60 kg

Options et accessoires

• Contrepointe manuelle : MR200RN (option)
• Mandrin arrière : MSRC140 / MSR142A (option)
• Joints rotatifs : versions intégrées compactes 4-, 5- et (6+1)-ports ; la prise centrale du type (6+1) possède un trou multi‑usage φ12,5 mm pour fluide haute pression ou capteurs
• Joints rotatifs haute pression 25 MPa (4- ou 6-ports) disponibles pour miniaturisation des dispositifs et action rapide
• Formats téléchargeables : 2D (PDF, TIF, DXF, DWG) et 3D (Parasolid, STEP)

Spécifications produit (extrait)

• Modèle : MK200R/L (SKU : MK200)
• Diamètre table (mm) : ø135
• Diamètre trou central : ø65H7
• Diamètre traversant : ø70
• Hauteur au centre (mm) : 140
• Couple de serrage (N·m) (à 0,5MPa) : 570
• Vitesse max. de rotation : 33,3 min-1
• Inertie de travail admissible (kg·m2) : 1,00
• Masse : 60 kg
