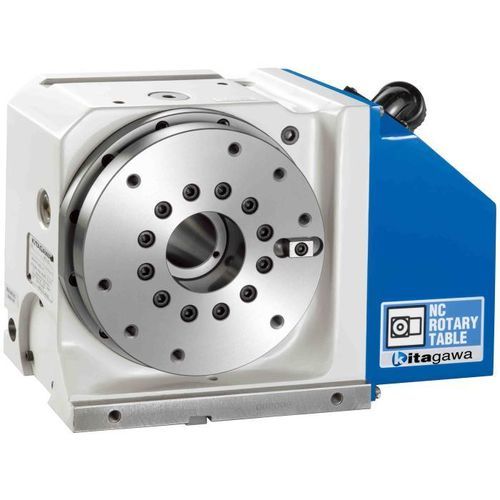

Plateau diviseur pneumatique GT series

verticalpour machine-outilpour forte charge

Description

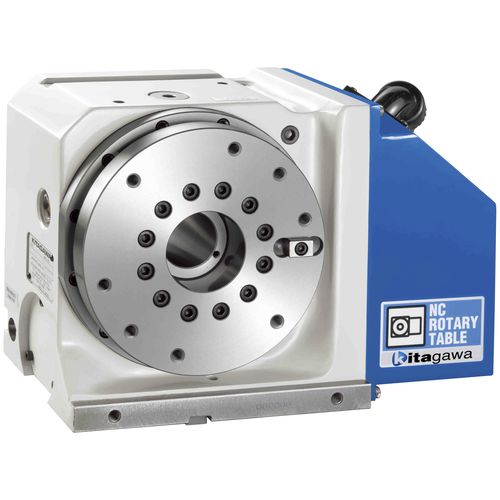

Le plateau diviseur Kitagawa GT-200 est une unité à passage broche conçue pour des charges d'usinage élevées. Il dispose d'une table de Ø200 mm, d'un trou de passage Ø45 mm et offre une vitesse maximale de broche de 41,6 tr/min pour un indexage rapide. La conception du corps rigide limite la déformation sous charge et le serrage pneumatique fournit 820 N·m à 0,5 MPa.

Principales spécifications

• Marque : Kitagawa
• Modèle : GT-200
• Diamètre de table : Ø200 mm
• Diamètre du trou central : Ø65 mm (65H7)
• Diamètre de passage : Ø45 mm
• Hauteur d'axe : 140 mm
• Méthode de serrage : Pneumatique
• Force de serrage : 820 N·m (à 0,5 MPa)
• Rapport de réduction total : 1/72
• Vitesse maximale broche (4e axe, Fanuc) : 41,6 tr/min (à moteur 3000 tr/min)
• Précision d'indexage : 20 s
• Répétabilité : 4 s
• Masse : 65 kg

Points clés

• Couple de serrage augmenté grâce à une plus grande surface de piston et un nouveau mécanisme de serrage.
• Corps rigide conçu pour réduire la déformation lors d'usinages lourds.
• Conception du piston de frein réduisant la distorsion sous charge.
• La haute force de serrage permet d'augmenter la vitesse d'usinage et de réduire le temps de cycle.

Options

• Contrepointe manuelle (option) : TS200RN ou MR200RN
• Contre broche / Tail spindle (option) : TSR142-A
• Joint rotatif (option) : RJ40H20J01 (Hydraulique/Pneumatique 4 ports) et autres séries RJ
• Version MAC Mini : GTM200R40 (option)

Tableau technique (résumé)
Model: GT200 | GT250 | GT320
Type droit : ○ | ○ | ○
Type gauche : ○ | ○ | ○
Diamètre table (mm) : ø200 | ø250 | ø320
Diamètre trou central (mm) : ø65H7 | ø100H7 | ø130H7
Diamètre passage (mm) : ø45 | ø70 | ø105
Hauteur d'axe (mm) : 140 | 180 | 225
Couple de serrage (N·m) (à 0,5 MPa) : 820 | 1600 | 2800
Inertie réduite axe moteur (kg·m²) : 0.00023 | 0.00036 | 0.00039
Servomoteur (Fanuc) : αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Rapport de réduction total : 1/72 | 1/90 | 1/120
Vitesse max. rotation (min⁻¹) 4e axe (Fanuc) : 41,6 (à moteur 3000 min⁻¹) | 33,3 (à moteur 3000 min⁻¹) | 25 (à moteur 3000 min⁻¹)
M signal spec. : 41,6 (à moteur 3000 min⁻¹) | 33,3 (à moteur 3000 min⁻¹) | 16,6 (à moteur 2000 min⁻¹)
Inertie admissible de la pièce (kg·m²) : 1.00 | 1.95 | 4.49
Précision d'indexage (s) : 20 | 20 | 20
Répétabilité (s) : 4 | 4 | 4
Masse du produit (kg) : 65 | 87 | 145
Charge admissible horizontale (kg) : 200 | 250 | 350
Charge admissible verticale (kg) : 100 | 125 | 180
Contrepointe manuelle (option) : MR200RN | MR250RN | MR320RN
Contre broche (option) : MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Joint rotatif (option) : RJ40H20J01 (Hydraulique/Pneumatique 4 ports) | RJ70H25J01 (Hydraulique/Pneumatique 6 ports) | RJ70H32J01 (Hydraulique/Pneumatique 6 ports)
