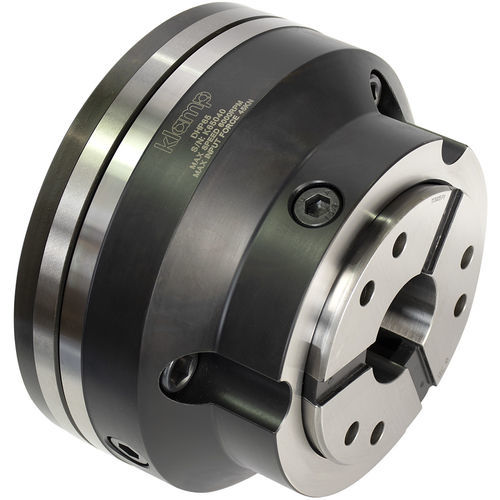

Porte-pince pour l'usinage DHP65A5d'alésagepour applications de tournageà grande vitesse
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour l'usinage, d'alésage, pour applications de tournage
- Autres caractéristiques
- à grande vitesse, à changement rapide, pour machine-outil, pull-back, auto-centrant
- Diamètre de serrage
Max: 65 mm
(2,56 in)Min: 4 mm
(0,16 in)- Vitesse de rotation
Max: 6 000 rpm
(37 699 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Description
Résumé
Principales caractéristiques
Compatibilité
Construction et protection
Performance et montage
Durabilité et conception
Remarques complémentaires
Caractéristiques / spécifications techniques
- Mandrin porte-pince à serrage tiré, design compact et action par traction pour un serrage sûr et précis. Montage : A5. Modèle : DHP65A5.
Principales caractéristiques
- Changement de pince ultra-rapide : env. 10 secondes
- Plage de serrage : 4 - 65 mm
- Incrément pince : 1 mm
- Course de douille : 4,5 mm
- Force d'entrée maximale : 45 kN
- Force de serrage maximale : 105 kN
- Vitesse maximale : 6000 tr/min
- Type de pince compatible : DC-65 Varibore
Compatibilité
- Accepte les pinces DC-65 Varibore avec précision ±0,5 mm ; livré avec surfaces de serrage lisses ou dentelées.
- Interchangeable avec les mandrins à puissance série B-200 (quick gun-change).
Construction et protection
- Caoutchouc vulcanisé entre segments en acier trempé pour protection contre les liquides de coupe et les copeaux.
- Conception étanche avec joints toriques ; pas de graisse requise pour l'utilisation.
Performance et montage
- Action par traction : la pince est tirée dans le mandrin pour se fermer et repoussée pour s'ouvrir ; les butées arrière ne sont pas fournies.
- Montage direct sur broche ou via plaque adaptatrice de précision ; fourni avec vis de montage et raccord de tige de tirage usiné pour installation immédiate.
- Montage direct assurant une haute concentricité adapté aux opérations à grande vitesse où un mandrin 3 mors peut être moins approprié.
Durabilité et conception
- Corps cémenté pour optimiser rigidité et durée de vie.
- Corps court et large plage de serrage grâce aux pinces Varibore ; petit diamètre de nez pour un bon dégagement d'outil.
Remarques complémentaires
- Alésage de dégagement et profils spéciaux disponibles sur demande.
Caractéristiques / spécifications techniques
- Modèle : DHP65A5
- Montage : A5
- Plage de serrage : 4 - 65 mm
- Incrément pince : 1 mm
- Course de douille : 4,5 mm
- Force d'entrée maximale : 45 kN
- Force de serrage maximale : 105 kN
- Vitesse maximale : 6000 tr/min
- Poids : 11.6 kg
- Type de pince compatible : DC-65 Varibore
- Vérins compatibles : S1875, SS1771, SR1566
- Accessoires fournis : vis de montage et raccord de tige de tirage ; surfaces de serrage lisses ou dentelées disponibles
