Porte-pince pour applications de tournage DHP52A5
de haute précisionà grande vitesseà grande précision

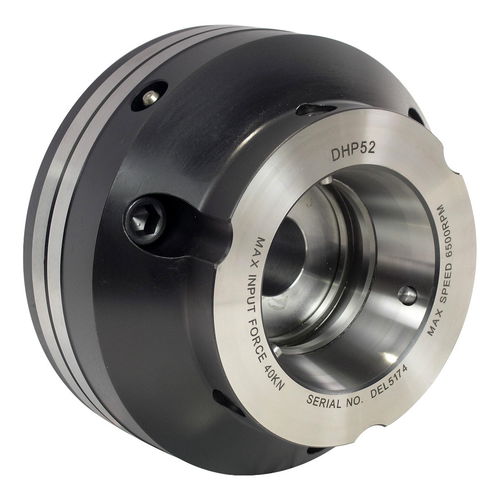

Porte-pince pour applications de tournage - DHP52A5 - Kitagawa Europe - de haute précision / à grande vitesse / à grande précision
Porte-pince pour applications de tournage - DHP52A5 - Kitagawa Europe - de haute précision / à grande vitesse / à grande précision
Porte-pince pour applications de tournage - DHP52A5 - Kitagawa Europe - de haute précision / à grande vitesse / à grande précision - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Applications
pour applications de tournage
Autres caractéristiques
à grande précision, à grande vitesse, de haute précision, pull-back, à montage direct, auto-centrant
Nombre de mors
3 mors
Diamètre de serrage

Min: 4 mm
(0,16 in)

Max: 65 mm
(2,56 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 6 500 rpm
(40 841 rad.min-1)

Description

Présentation
Mandrin porte-pinces à action « pull-back » et corps compact, conçu pour un serrage concentrique sûr et des changements de pince rapides.

Caractéristiques principales
  • Plage de serrage : 4 - 65 mm (valeur alternative : 4 - 52 mm)
  • Incrément de pince : 1 mm
  • Course de la bague : 4,5 mm
  • Fixation : A5
  • Vitesse maximale : 6500 min-1
  • Force d’entrée maximale : 45 kN (valeur alternative : 40 kN)
  • Force de serrage maximale : 105 kN (valeur alternative : 94 kN)
  • Cylindres compatibles : S1552, SS1452K, SR1453


Détails produit
  • Changements de pince ultra-rapides : temps typique 10 secondes pour réduire les arrêts machine.
  • Adapté à la première opération : accepte des pinces avec plage ±0,5 mm pour usiner des barres brutes avant une seconde opération de haute précision.
  • Action pull-back : la pince est tirée dans le mandrin pour fermer et repoussée pour ouvrir ; les butées arrière ne sont pas disponibles — utiliser lorsque le positionnement axial précis n’est pas requis.
  • Installation : fourni avec boulons de fixation et connecteur drawtube usiné sur mesure pour un montage immédiat.
  • Options de fixation : montage direct sur broche ou via plaque adaptatrice de précision pour un montage répétable et une réduction des réglages.
  • Construction : composants cémentés pour rigidité et longue durée de vie.
  • Corps court / large plage : les pinces DC Varibore permettent un corps compact tout en couvrant de larges capacités (série : 4–80 mm).
  • Profil bas : petit diamètre de nez pour dégagement d’outil amélioré.
  • Étanchéité : joints O-ring empêchant l’entrée de liquide de coupe et de copeaux ; pas de graisse nécessaire.
  • Compatibilité grande vitesse : conception montage direct assurant une concentricité élevée pour les opérations à vitesse supérieure non adaptées aux mandrins 3 mors conventionnels.
  • Compatibilité pinces : pinces DC-52 Varibore (lisses ou dentelées ; dentelées recommandées pour un serrage agressif en première opération).


Spécifications techniques
  • Modèle : DHP52A5
  • Plage de serrage (rapportée) : 4 - 65 mm (alternative 4 - 52 mm)
  • Incrément de pince : 1 mm
  • Course de la bague : 4,5 mm
  • Fixation : A5
  • Vitesse maximale : 6500 min-1
  • Force d’entrée max : 45 kN (alternative 40 kN)
  • Force de serrage max : 105 kN (alternative 94 kN)
  • Poids : 11,3 kg
  • Cylindres compatibles : S1552, SS1452K, SR1453
  • Type de pince : DC-52 Varibore (surface lisse ou dentelée)
