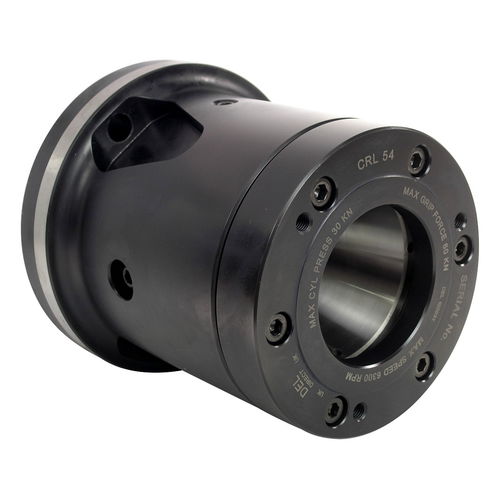

Porte-pince à douille de serrage CRL54A6

pince à ressortpour l'usinagepour applications de tournage

Aperçu
Mandrin à pinces série longue pour montage sur broche de tour ou barfeed, disponible en plusieurs types de fixation et compatible avec pinces spring, Varibore et rubberflex.

Caractéristiques principales

• Plage de serrage (mm) : 1,6 - 54
• Course du manchon (mm) : 10
• Vitesse maximale (min-1) : 6300
• Force d'entrée max (kN) : 30
• Force de serrage max (kN) : 60
• Cylindre correspondant : S1552

Compatibilité des pinces

• Convient aux pinces D853E (pinces à ressort) pour opérations de haute précision (deuxième opération)
• Compatible avec les pinces D120 Varibore (plage 2–3 mm pour première opération)
• Également compatible avec pinces rubberflex

Conception et application

• Conçu pour fonctionner avec pousse-barres / barfeeders et se monter directement sur la broche du tour ou via une plaque adaptatrice de précision
• Corps long et large plage pour accueillir des pinces à ressort haute précision tout en optimisant le dégagement des outils ; capacités de la série jusqu'à 80 mm
• Pinces à longueur fixe : la pièce reste en position pendant l'actionnement pour un positionnement Z précis ; un manchon conique comprime la pince pour saisir la pièce
• Usage en première et deuxième opération : Varibore et rubberflex pour barres brutes (première opération) ; pinces à ressort pour haute précision (deuxième opération)
• Livré avec boulons de montage ; connecteur de manchon (drawtube) usiné sur mesure en option pour mise en service immédiate
• Éléments cémentés pour optimiser la rigidité et la durée de vie ; conception à montage direct pour une concentricité élevée en régime
• Interchangeable avec les mandrins de puissance série B-200

Caractéristiques techniques

• Modèle : CRL54A6
• Plage de serrage (mm) : 1,6 - 54
• Course du manchon (mm) : 10
• Vitesse maximale (min-1) : 6300
• Force d'entrée max (kN) : 30
• Force de serrage max (kN) : 60
• Masse (kg) : 15
• Cylindre correspondant : S1552
• Pinces compatibles : D853E (spring), D120 (Varibore) ; compatible rubberflex
• Interchangeable avec : B-200 Series Power Chucks
