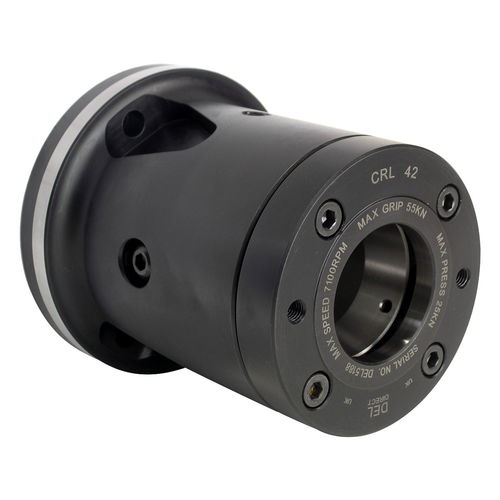

Porte-pince CRL42
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 7 100 rpm
(44 611 rad.min-1)
Description
Caractéristiques principales
Types de pinces et applications
Informations complémentaires
Caractéristiques / spécifications techniques
- Mandrin porte-pinces série longue disponible en différents types de montage pour montage direct sur la broche ou via piaste adaptatrice de précision.
- Plage de serrage : 2–42 mm.
- Course du manchon : 7 mm.
- Vitesse maximale : 7100 min-1.
- Force d'entrée maximale : 25 kN.
- Force de serrage maximale : 55 kN.
- Poids : 9 kg.
- Cylindre assorti : S1246.
- Compatible avec pinces à ressort D173E, pinces Varibore D673 et pinces Rubberflex.
Types de pinces et applications
- Pinces à ressort (D173E) : adaptées aux secondes opérations ; les pinces sont calibrées selon le diamètre serré pour garantir une haute précision. Pinces standard fournies lisses ou dentées, en général par incréments de 0,5 mm ou selon diamètre spécifique.
- Pinces Varibore (D673) : idéales pour les premières opérations ; plage effective de 2–3 mm pour la prise de barres brutes. Disponibles lisses, dentées ou super-grip.
- Pinces Rubberflex : même précision que les pinces à ressort ; vulcanisation caoutchouc-métal élastique offrant une plage de serrage ±1 mm par rapport au diamètre nominal.
Informations complémentaires
- Conçu pour fonctionner avec poussoirs de barre et alimentateurs de barres.
- Butées de travail réglables pour pinces (type ressort) disponibles.
- Corps long / large plage : le design CRL optimise les dimensions externes pour maximiser le dégagement outil tout en offrant une capacité de serrage étendue (série 1,6–80 mm).
- Collet à longueur fixe : la pièce reste en position fixe pendant l'actionnement permettant un positionnement axial (axe Z) précis.
- Options de collets interchangeables (spring, varibore, rubberflex) pour plus de flexibilité entre première et seconde opérations.
- Livré avec boulons de montage et connecteur drawtube usiné sur demande pour une installation aisée.
- Montage direct ou via plaque adaptatrice garantissant un attachement broche répétable et limitant le temps de réglage.
- Construction trempée pour optimiser rigidité et durée de vie. Le montage direct permet une haute concentricité adaptée aux applications à grande vitesse.
- Mandrin de la série longue interchangeable avec les mandrins de la série B-200.
Caractéristiques / spécifications techniques
- Modèle : CRL42
- Plage de serrage : 2–42 mm
- Course du manchon : 7 mm
- Vitesse maximale : 7100 min-1
- Force d'entrée maximale : 25 kN
- Force de serrage maximale : 55 kN
- Poids : 9 kg
- Cylindre assorti : S1246
- Compatible avec : pinces à ressort D173E, pinces Varibore D673 et pinces Rubberflex
