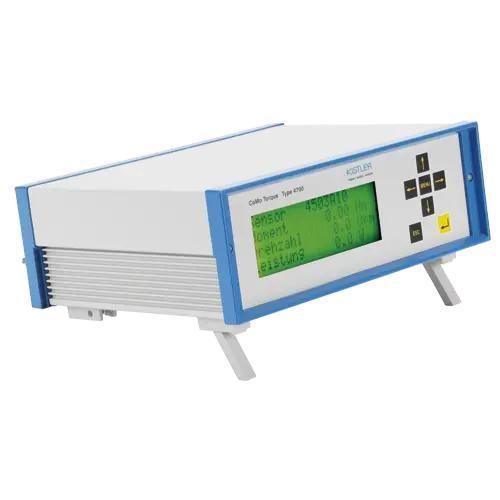

Outil de vérification de couple 4700BP000

Présentation
Instrument d'évaluation plug-and-play pour capteurs de couple à jauges de contrainte (sortie tension ou fréquence). Conçu pour l'acquisition, l'affichage et le calcul de caractéristiques statistiques et de la puissance mécanique. Télécommande via USB ou RS-232.

Caractéristiques principales

• Évaluation plug-and-play pour capteurs de couple à jauges de contrainte (sortie tension ou fréquence)
• Taux de mesure élevé : 10 kHz
• Précision : <0,05%
• Acquisition et affichage de caractéristiques statistiques et calcul de puissance mécanique
• Télécommande via USB ou RS-232

Données techniques
Plages de mesure

• Taux de mesure : 10 kHz

Type de produit

• Sorties transducteur de couple : ±5, ±10 VDC

Caractéristiques métrologiques

• Détection pics min./max. : 1 ms
• Sensibilité pont complet jauge de contrainte : 0,5 … 3,5 mV/V (technique 4/6 conducteurs)

Propriétés électriques

• Temps de réaction au dépassement de seuil : 1 ms
• Alimentation des entrées capteurs : 5 V

Propriétés dynamiques

• Fréquence supportée du transducteur de couple : ≤300 kHz

Fonctionnement et installation

• Plage de température de fonctionnement : -10 … 60 °C
• Alimentation du transducteur de couple : 24 V
• Alimentation d'entrée : 100 … 240 VDC, 50 … 60 Hz
• Applications : essais en ligne et en fin de ligne pour processus de production

Interfaces

• USB, RS-232 (télécommande) ; port de communication : env. 115 kbps

Dimensions et matériaux

• Largeur : 260 mm
• Hauteur : 2 HE
• Matériau du boîtier : aluminium

Spécifications techniques

• Nom du produit : Instrument d'évaluation CoMo Torque
• Modèle : 4700BP000
• ID (interne) : 18014166
• Taux de mesure : 10 kHz
• Précision : <0,05%
• Détection des pics : 1 ms
• Sensibilité : 0,5 … 3,5 mV/V
• Alimentation capteurs : 5 V
• Sorties transducteur de couple : ±5, ±10 VDC
• Fréquence prise en charge : ≤300 kHz
• Température de fonctionnement : -10 … 60 °C
• Tension d'alimentation transducteur : 24 V
• Alimentation : 100 … 240 VDC, 50 … 60 Hz
• Interfaces : USB, RS-232 ; port comm. ≈115 kbps
• Dimensions : largeur 260 mm ; hauteur 2 HE
• Boîtier : aluminium
