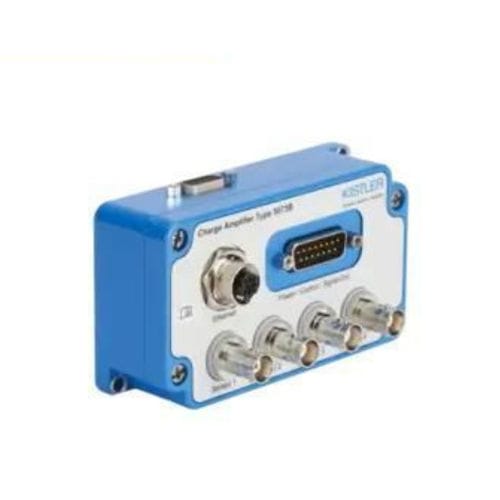

Amplificateur de signal 5073B series

de transimpédancede courantde tension

Résumé
Les amplificateurs de charge industriels pour capteurs piézoélectriques permettent une capture fiable et précise des processus dynamiques et quasi-statiques dans des environnements plus agressifs.

Description
L'amplificateur de charge industriel polyvalent (ICAM-B) peut être utilisé partout où des grandeurs mécaniques sont mesurées à l'aide de capteurs piézoélectriques. Les capteurs piézoélectriques produisent une charge électrique qui varie directement en fonction de la charge agissant sur le capteur. L'amplificateur de charge Type 5073B convertit un signal de charge en un signal de tension à faible impédance. Il couvre les signaux lents et quasi-statiques ainsi que les processus dynamiques. Selon la variante, il est possible de connecter jusqu'à quatre capteurs en même temps. Le 5073B combine un routage de signaux analogiques éprouvé avec une connexion IIoT parallèle et un traitement des données à distance, offrant de solides performances sur les deux chemins. L'interface utilisateur web permet de visualiser les données de mesure et offre un accès sécurisé et pratique aux nombreuses options de configuration telles que min/max, RMS, valeurs intégrales, filtres passe-bas et passe-haut, évaluations et voies virtuelles. La mise à niveau de la licence IIoT débloque les protocoles OPC-UA et MQTT pour le flux de données et le paramétrage.

Principales caractéristiques / avantages

• Large plage de mesure réglable : ±20 ... ±1 000 000 pC
• 1, 2, 3 ou 4 voies avec configuration et contrôle individuels
• Signal de sortie : ±10 V ou 4 ... 20 mA avec une largeur de bande allant jusqu'à 20 kHz
• Interface utilisateur Web pour la configuration de l'appareil
• Flux de données numériques jusqu'à 1 kSps
• Voies virtuelles pour des calculs en temps réel utilisant une ou plusieurs voies de capteurs
• Fonctions : valeurs de crête et intégrales, valeurs efficaces (RMS), filtre passe-bas et filtre passe-haut commutable

Variantes / Caractéristiques techniques

• Modèle : 5073B
• Principe de mesure : conversion de la charge piézoélectrique en signal de tension à faible impédance
• Plage de mesure : réglable de ±20 pC à ±1 000 000 pC
• Nombre de voies : 1 à 4, configuration et contrôle individuels par voie
• Sorties analogiques : ±10 V ou 4 ... 20 mA (sélectionnable)
• Largeur de bande analogique : jusqu'à 20 kHz
• Flux numérique : jusqu'à 1 kSps
• Traitement temps réel : voies virtuelles pour calculs à partir d'une ou plusieurs voies
• Fonctions embarquées : crête, intégrale, RMS, filtre passe-bas, filtre passe-haut commutable, évaluations min/max
• Interface : Ethernet avec interface web pour configuration et visualisation
• Option IIoT : licence IIoT pour OPC-UA et MQTT
• Applications : prise en charge de signaux lents/quasi-statiques et dynamiques ; adapté aux environnements industriels
