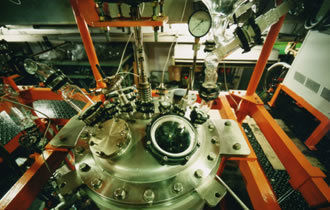

Unité de distillation pour bioéthanol

Aperçu
Une unité pilote de laboratoire est un système à petite échelle utilisé pour étudier le comportement d'un procédé avant sa montée en échelle industrielle. Elle peut également être utilisée comme petite unité de production pour des applications telles que la distillation du bioéthanol.

Caractéristiques des KIRIYAMA LABO PLANTS
Les KIRIYAMA LABO PLANTS sont conçues à partir des propositions des utilisateurs et de l'expérience de fabrication de KIRIYAMA afin de fournir des configurations personnalisables et une exploitation sûre pour les essais expérimentaux et pilotes. Des modifications partielles de conception pendant la fabrication sont possibles, et KIRIYAMA assure l'assemblage et les essais en présence de l'utilisateur. La philosophie de commande minimise l'automatisation électronique pour réduire les coûts ; la commande manuelle permet un arrêt plus rapide en cas d'urgence.

Conception des joints et résistance mécanique
Étant donné que les unités pilotes dépassent les dimensions des verreries de laboratoire standards, KIRIYAMA utilise des colliers de serrage spéciaux à lèvres épaisses. L'étanchéité est assurée par des bagues PTFE et les anneaux de serrage sont en aluminium léger pour éviter d'endommager le verre. Un angle de 2–3° entre les faces de joint et les bagues PTFE facilite le montage et apporte une souplesse contribuant à la résistance sismique.

Structure de support
Les structures porteuses utilisent des sections en profilé en « U » (canal) et des tubes en acier inoxydable pour garantir une grande résistance et une fixation stable.

Données techniques / spécifications

• Usage : unité pilote/laboratoire pour essais de procédé (exemple : distillation de bioéthanol)
• Conception : personnalisable ; planification flexible et essais en présence de l'utilisateur
• Commande : panneaux de commande électroniques minimisés ; exploitation manuelle priorisée pour réduire les coûts et permettre un arrêt d'urgence plus rapide
• Type de joint : colliers de serrage spéciaux pour lab plant à lèvres épaisses
• Étanchéité : bagues PTFE
• Anneaux de serrage : aluminium léger
• Géométrie des joints : inclinaison de 2–3° entre faces de joint et bagues PTFE pour faciliter l'assemblage et assurer une flexibilité sismique
• Structure porteuse : profilé en canal et tubes en acier inoxydable
• Matériau principal : éléments en verrerie de laboratoire
• Documentation : PDF produit disponible sur demande
