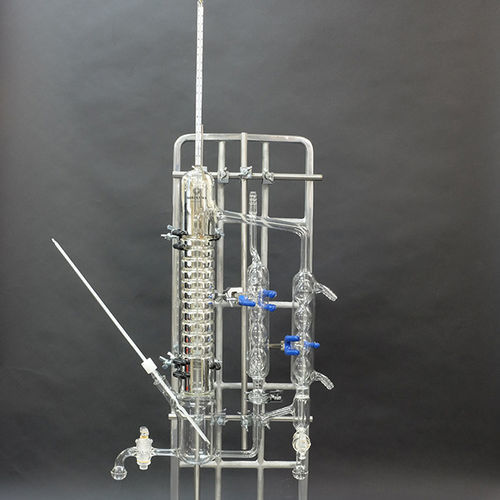

Colonne de distillation en verre borosilicaté

durable

Présentation
Cet appareil permet de recueillir des données d'équilibre vapeur–liquide (VLE) pour des systèmes binaires et de tracer les diagrammes d'équilibre x–y selon la méthode Othmer. L'appareil présente 4 étages théoriques et une colonne à manteau pour réduire l'influence de la température ambiante.

Fonction

• x et y représentent la fraction molaire du composant à plus faible point d'ébullition en phase liquide (x) et en phase vapeur (y).
• Lorsque le mélange binaire est chauffé jusqu'à l'équilibre, prélever des échantillons de la phase liquide et de la phase vapeur et analyser leurs compositions par chromatographie en phase gazeuse pour obtenir des points (x, y).
• En modifiant la composition d'alimentation et en répétant les mesures, on obtient des points supplémentaires (x, y) pour constituer le diagramme x–y complet.
• La colonne est dotée d'un manteau pour limiter l'influence de la température extérieure sur les mesures d'équilibre.

Caractéristiques / spécifications techniques

• Méthode : distillation d'équilibre vapeur/liquide de type Othmer
• But : mesure du VLE pour systèmes à deux composants et création de diagrammes d'équilibre x–y
• Grandeurs mesurées : x (fraction molaire en phase liquide), y (fraction molaire en phase vapeur)
• Analyse : chromatographie en phase gazeuse pour détermination de la composition des phases
• Colonne : colonne à manteau pour minimiser l'influence de la température extérieure
• Étages théoriques : 4 étages théoriques
• Fabricant : Kiriyama glass

Remarques
Plans d'assemblage et photos fournis ; l'exploitation permet de recueillir les données de composition nécessaires à la construction du diagramme x–y et au calcul des étages théoriques.
