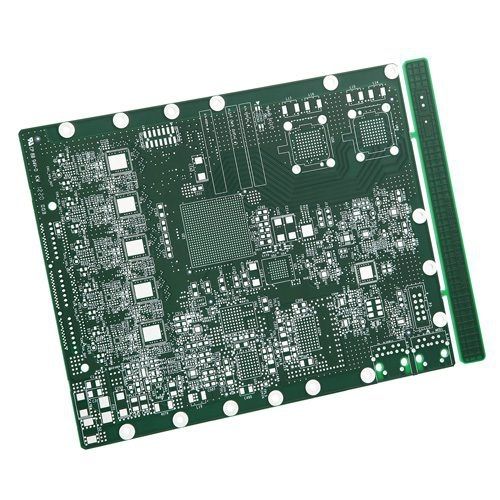

Circuit imprimé multicouche HLC-PCB

40 couches

Les circuits imprimés à nombre de couches élevé, largement utilisés dans les serveurs de fichiers, le stockage de données, la technologie GPS, les systèmes satellitaires, l'analyse météorologique et l'équipement médical, sont généralement ≥12L avec des matières premières répondant à des exigences de performance particulières. Matériau : Matériau à ultra-faible perte/très faible perte/faible perte/moyenne perte Circuits imprimés HDI à nombre de couches élevé Module optique à nombre de couches élevé Rapport d'aspect max. Rapport d'aspect : 15:1 Tolérance sur la largeur et l'espacement des tracés : ±20% ; ±10% pour les zones de traçage des signaux par contrôle spécial Tolérance d'enregistrement des couches : 5mil Longueur de la tige de perçage arrière : 2 à 10 millimètres Tolérance d'impédance : ±8% Perte d'insertion : SET2DIL /Delta L / VNA Condensateur intégré/résistance/pièce de monnaie en cuivre
