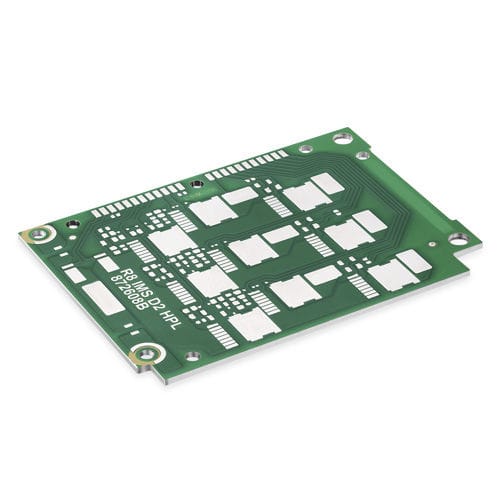

Circuit imprimé multicouche MPCB

8 couches

Le MPCB, un circuit imprimé à base de métal, est composé d'un substrat métallique (aluminium, cuivre, acier inoxydable, etc.), d'un diélectrique dissipateur de chaleur et d'un circuit en cuivre. En raison de leur capacité supérieure à dissiper la chaleur, les circuits imprimés à base de métal sont utilisés dans un large éventail d'applications. On les trouve dans les alimentations électriques, les éclairages LED et partout où la chaleur est un facteur important. Epaisseur max. Épaisseur max. de la carte : 4.0mm Taille max. Taille du panneau de livraison : 740 mm x 540 mm Poids max. Poids du cuivre (couche intérieure/extérieure) : 6oz Taille de perçage sur la base en aluminium : Max. 6.4mm, Min. 0.55mm Taille de perçage sur la base en cuivre : Max. 6.0mm, Min. 0.6mm Tension de claquage max. Tension de claquage : 6000V/AC Performance de dissipation de la chaleur : 12W/m.K Type de matériau de la base métallique : Cuivre/Aluminium/Acier inoxydable/Fer
